Matériels et méthodes pour le diagnostic de structures (essais non destructifs)
Introduction
MDS propose une large gamme de matériels pour les diagnostics de structures béton, béton armé, maçonnerie :
- Pachomètres
- Radars de structures
- Scléromètres
- Ultrasons (Pundit)
- Ultrasons écho d’impulsion
- Impact-echo et intégrité des pieux
- Dynamomètres (essai d’arrachement)
- Résistivité électrique du béton
- Potentiel de corrosion
MDS propose des matériels dédiés à ce métier et forme vos opérateurs pour une utilisation optimale de ces technologies.
MDS accompagne depuis plus de 35 ans un grand nombre d’acteurs du domaine (plus de 450 clients), et conseille également les sociétés en création ou en voie de diversification.
ESSAIS NON DESTRUCTIFS DE STRUCTURES
Le leader français pour la vente, la location et la formation

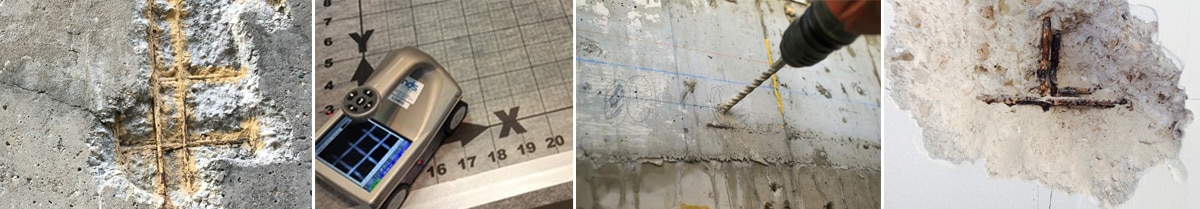

Le diagnostic de structure
Au cours de leur vie, les ouvrages sont soumis au vieillissement, aux évolutions réglementaires et normatives, aux sinistres.
Les contrôles avant travaux et/ou réhabilitation sont indispensables et réalisés par des bureaux d’études spécialisés en diagnostic de structure.
Nous les équipons et les formons sur ces méthodes « END Béton » :
Organisme de formation certifié
3 agences MDS en france :
- Courbevoie
- Aix en Provence
- Saintes
Contactez-nous pour discuter de vos projets, un ingénieur expert / formateur saura vous répondre !
Nous proposons également la plupart des matériels à la location.
Méthode pachométrique

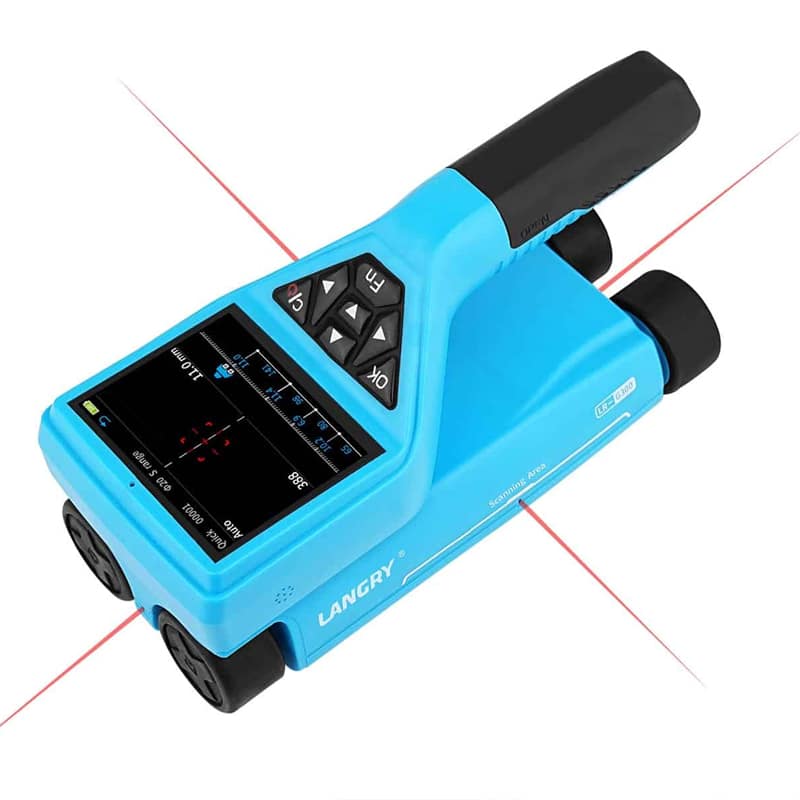

Les pachomètres, souvent abusivement appelés « Ferroscan », sont utilisés depuis longtemps pour la détection des armatures dans les 10-15 premiers centimètres. La méthode pachométrique est utile principalement pour :
- la sécurisation de perçage ou carottage
- le contrôle des enrobages (1ère napppe uniquement)
Ces matériels sont recommandés pour les opérations simples de contrôle d’enrobage ou pour des détections rapides des aciers en surface.
La méthode pachométrique consiste à utiliser la technologie d’induction par impulsions électromagnétiques. Les bobines de la sonde sont chargées périodiquement par des impulsions de courant, générant ainsi un champ magnétique.
Des courants de Foucault se produisent à la surface de tout matériau conducteur se trouvant dans le champ magnétique. Ils induisent un champ magnétique dans la direction opposée. La variation de tension qui en résulte est alors utilisée pour la mesure.
Attention ! Un pachomètre peut « estimer » un diamètre d’armatures (selon les modèles et jusqu’à 63 mm d’enrobage maximum), mais il ne s’agit en aucun cas d’une mesure précise.

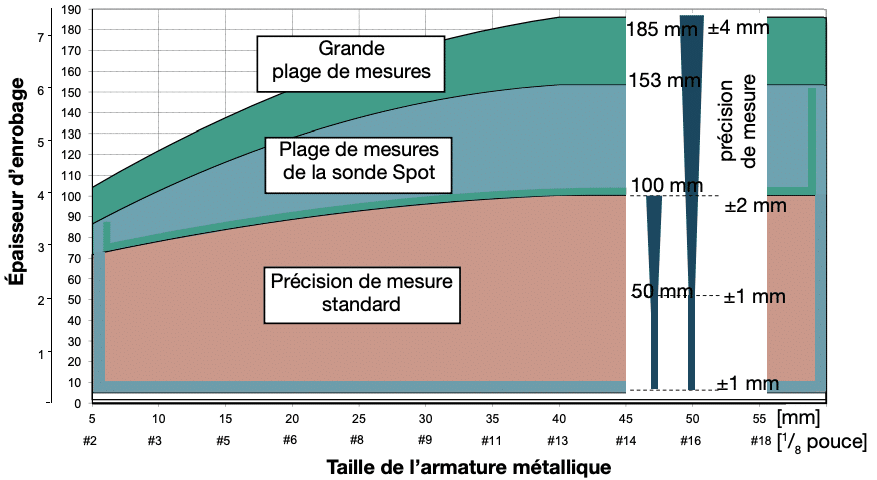

Plage de mesure pour la méthode pachométrique:
Note importante : cette méthode n’est pas recommandée pour les détections dans des zones où le ferraillage est très dense (secteur nucléaire par exemple).

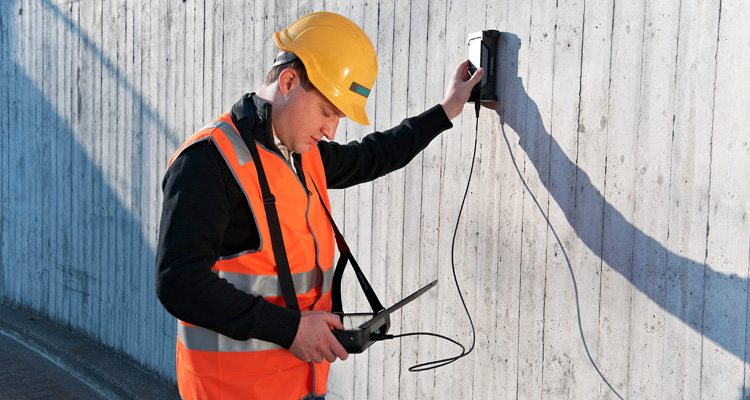

Nous proposons depuis de nombreuses années les matériels suivants de marque Proceq Screening Eagle :
- PM650 (location uniquement)

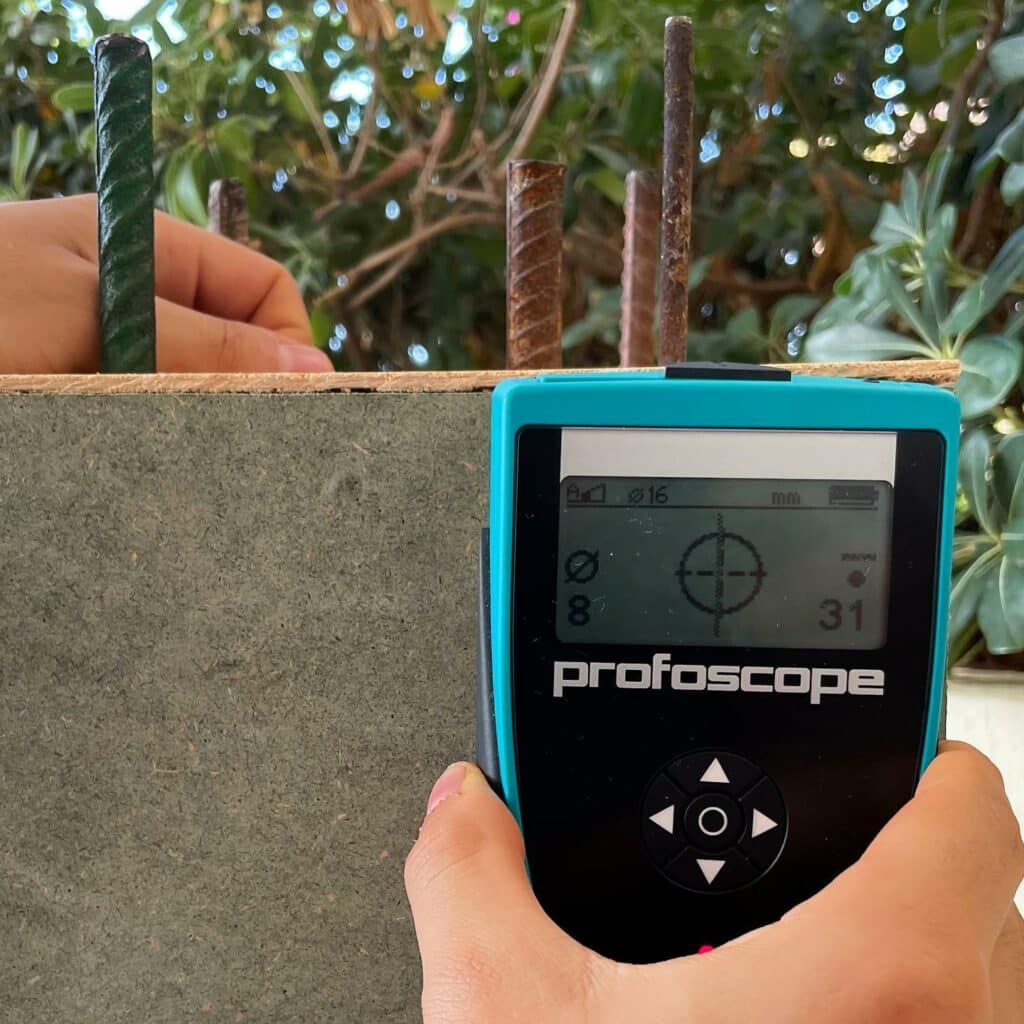

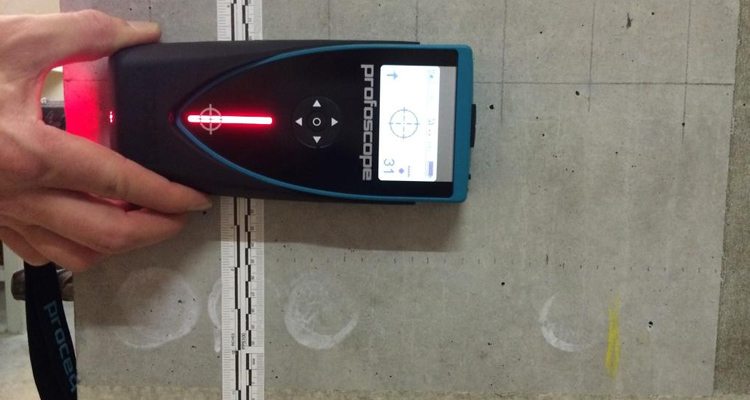

- Profoscope (location uniquement)
Disponibles à l’achat et location :
- PM8000 Lite
- PM800 Pro
(avec licence et application sur Ipad)
FORMATION FORTEMENT RECOMMANDÉE

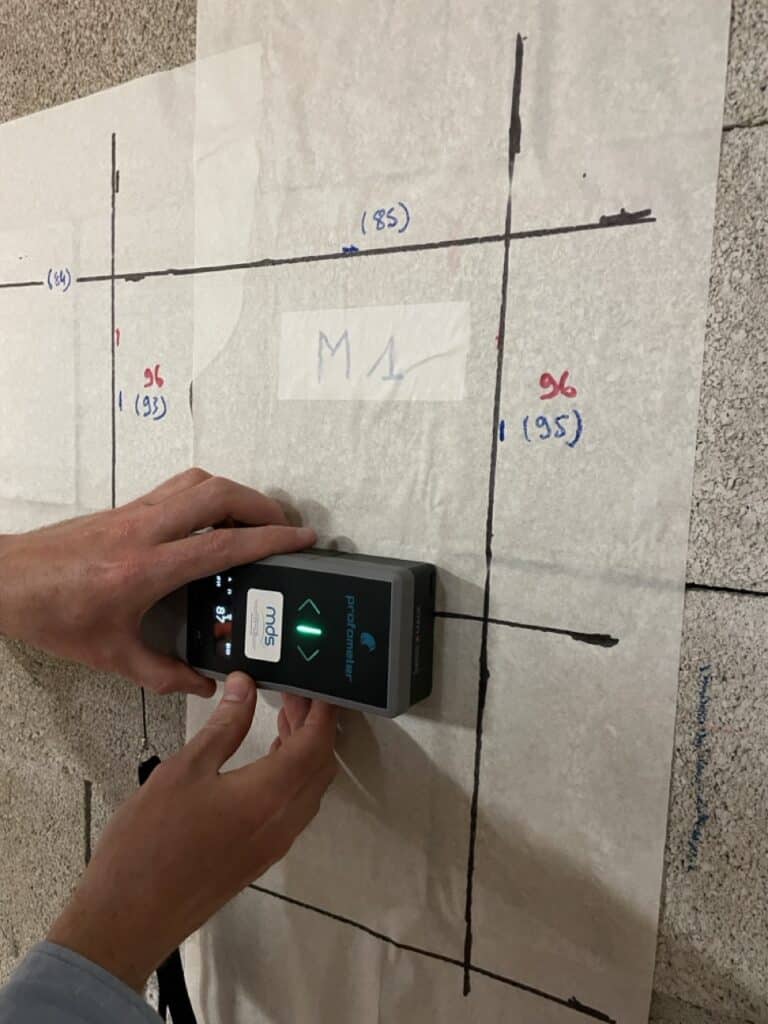

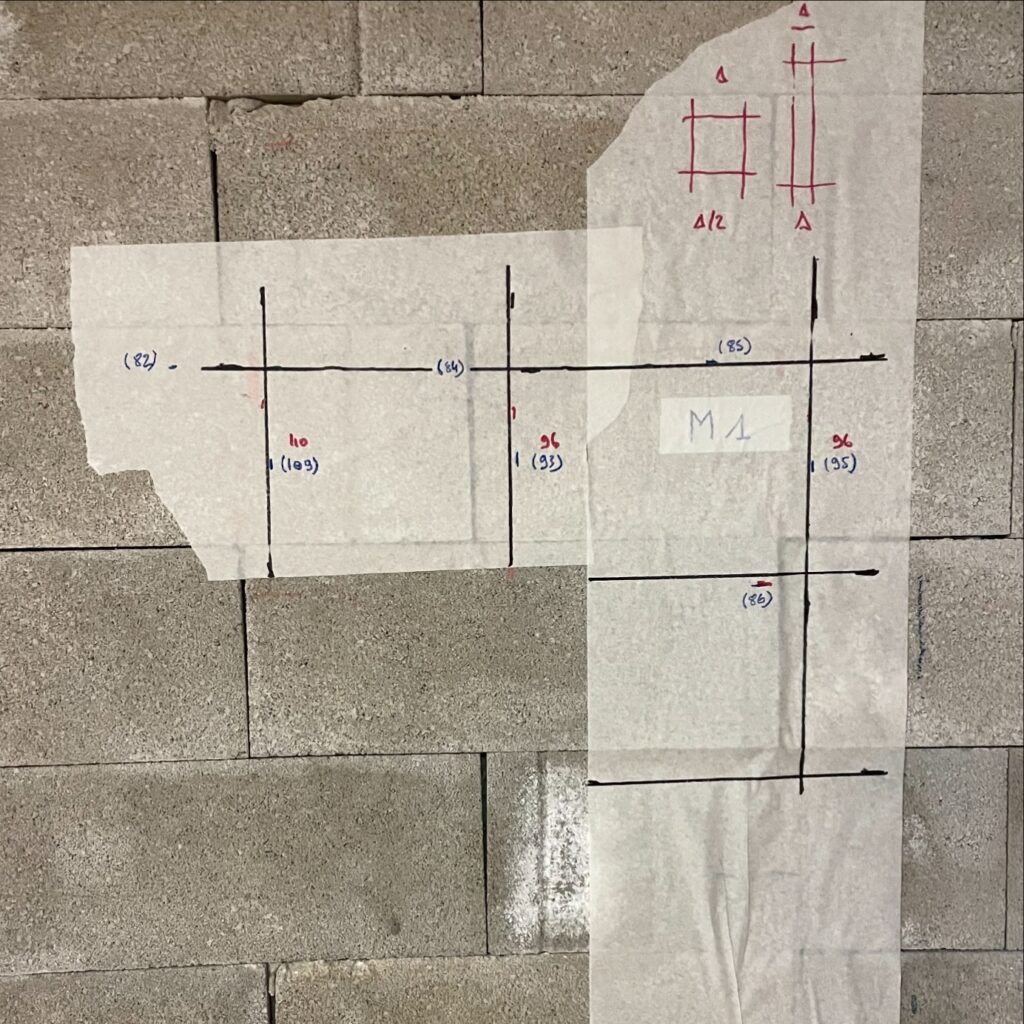

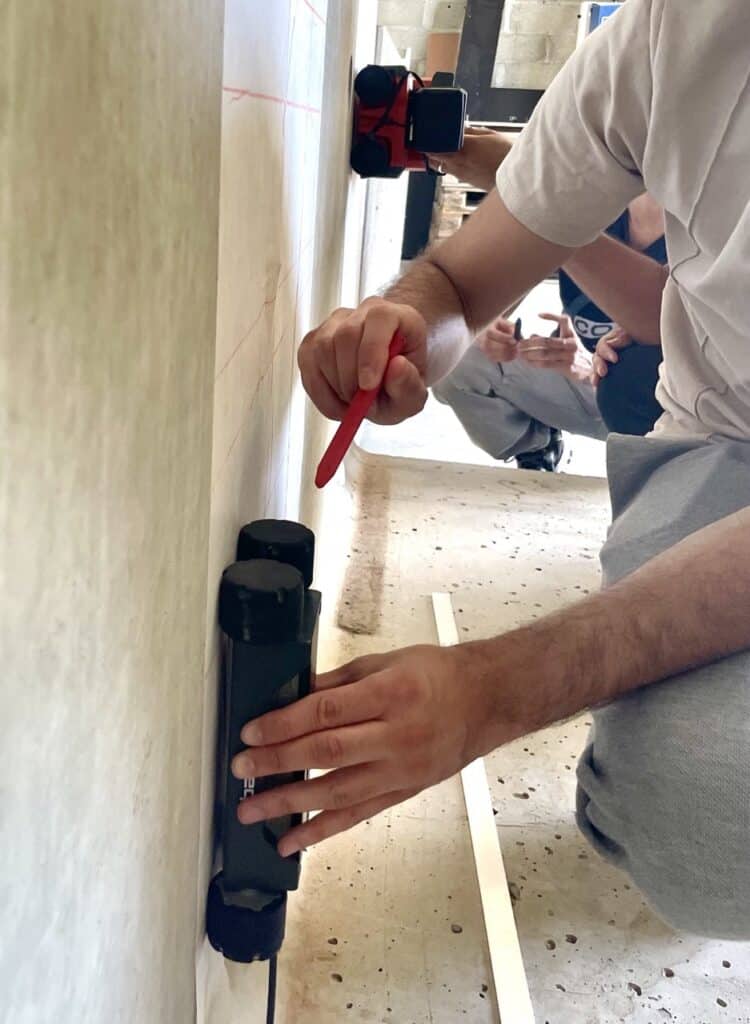

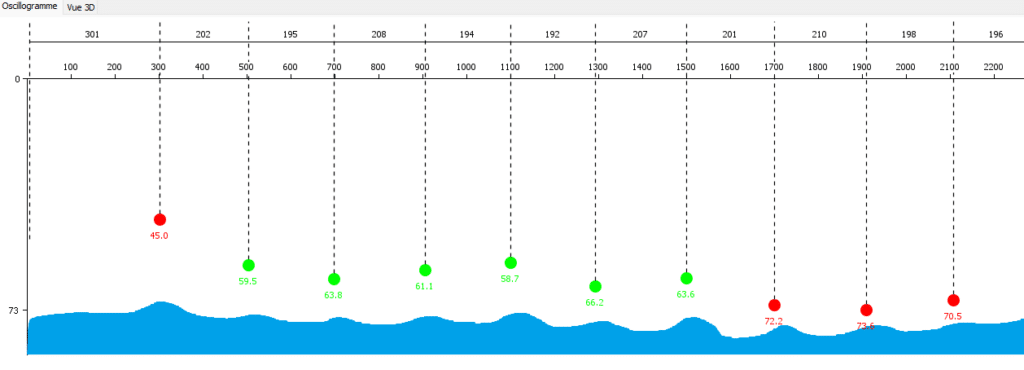

Positions et profondeurs (enrobages) des armatures en mode ponctuel avec le pachomètre PM8000 Lite (version économique, sans chariot codeur ni de tablette déportée)
La méthode géoradar

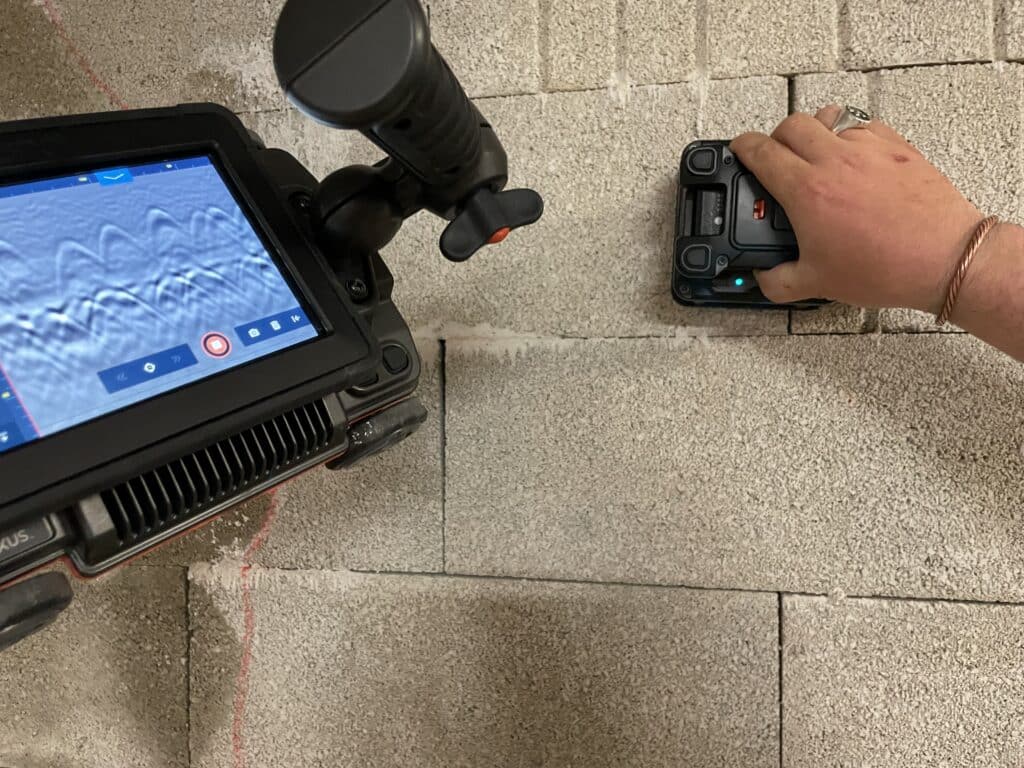

Le radar de structures béton est devenu en quelques années l’outil indispensable pour l’expert en diagnostic de structure. Il est utilisé quotidiennement par les bureaux d’études pour repérer et cartographier les armatures présentes dans les poutres, voiles, dalles, poteaux …
Émission d’impulsions électromagnétiques qui se réfléchissent partiellement sur des interfaces ou des hétérogénéités présentant des contrastes électromagnétiques avec le béton. Les échos sont enregistrés sous forme de traces temporelles.
L’imagerie radar apporte beaucoup plus d’informations que la méthode pachométrique, et sur une plus grande profondeur (60/75cm, voire plus selon les antennes utilisées).
En effet, il est ainsi possible de mesurer des épaisseurs, de localiser des gaines, câbles, plancher chauffant, poutres, solives, vides, décollements, hétérogénéités …

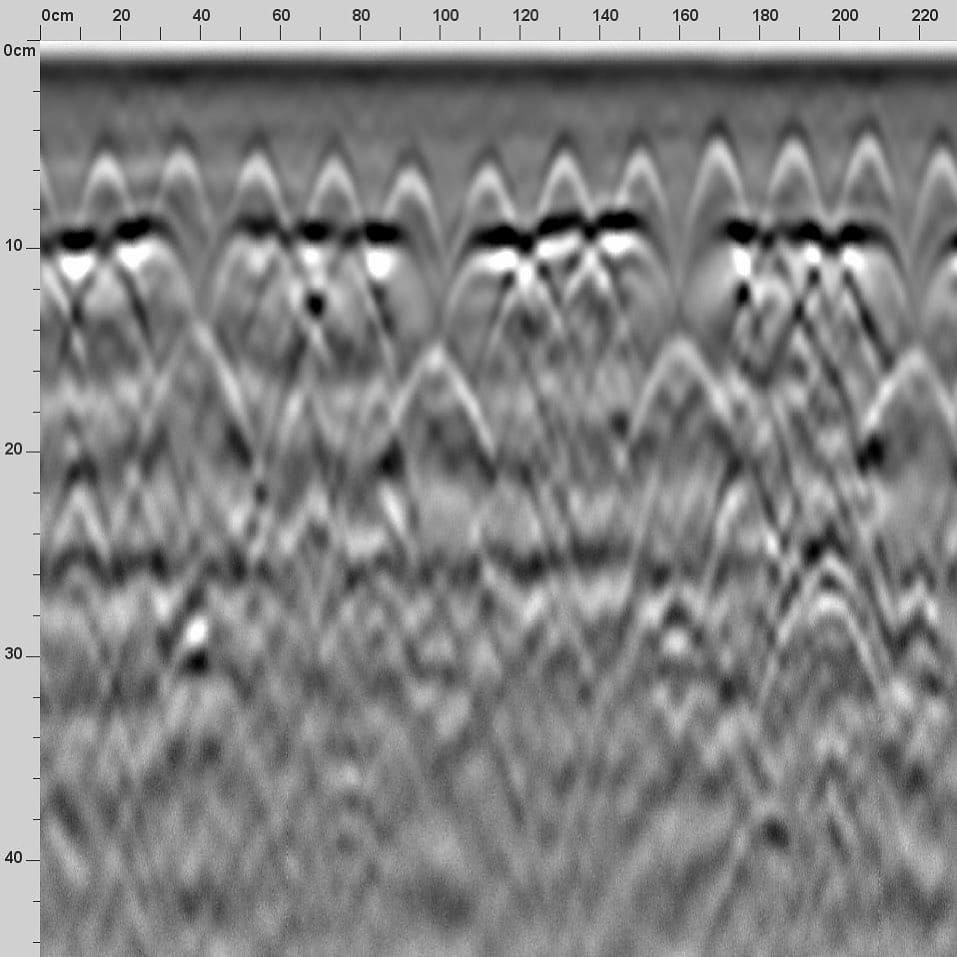

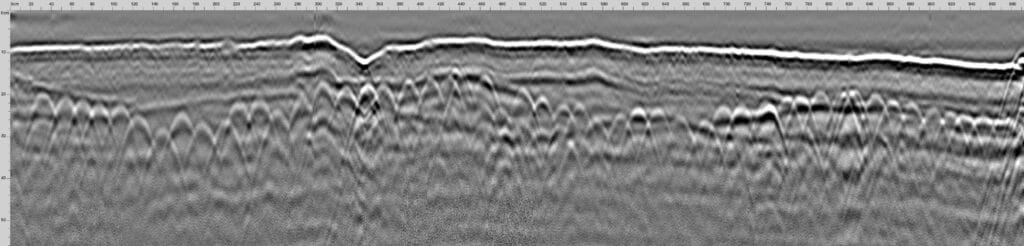

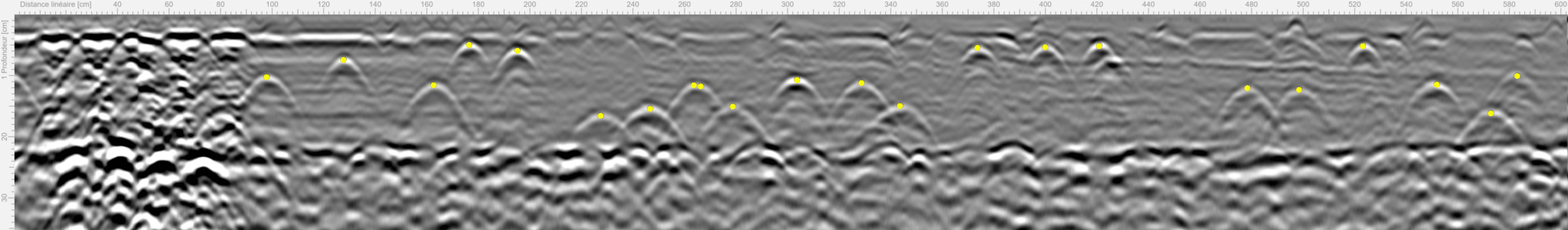

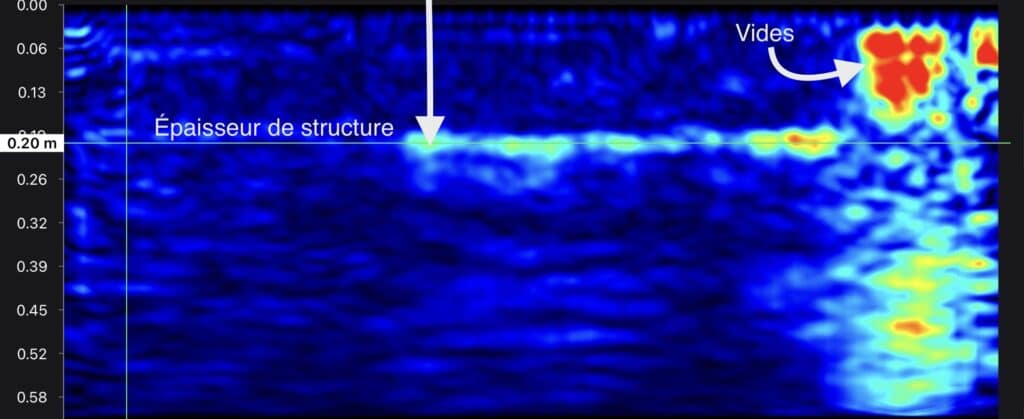

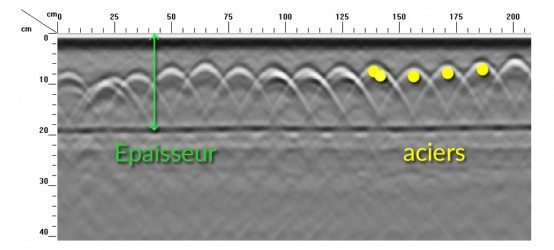

Exemple de mesure radar béton (radargramme 2D)

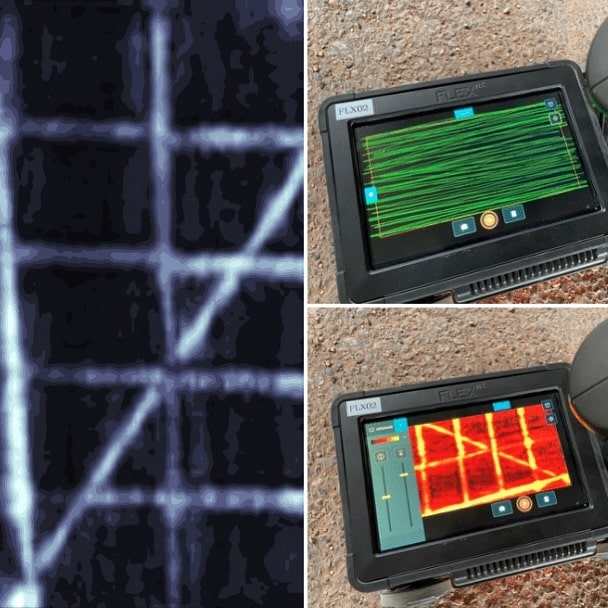

Exemple de mesure radar béton (mode 3D)
Nous proposons depuis de nombreuses années les gammes StructureScan et FLEX NX, développées par GSSI, leader mondial (USA). Ces systèmes de mesure autonomes, tout-en-un, ont fait leurs preuves dans de nombreuses applications et secteurs d’activités.

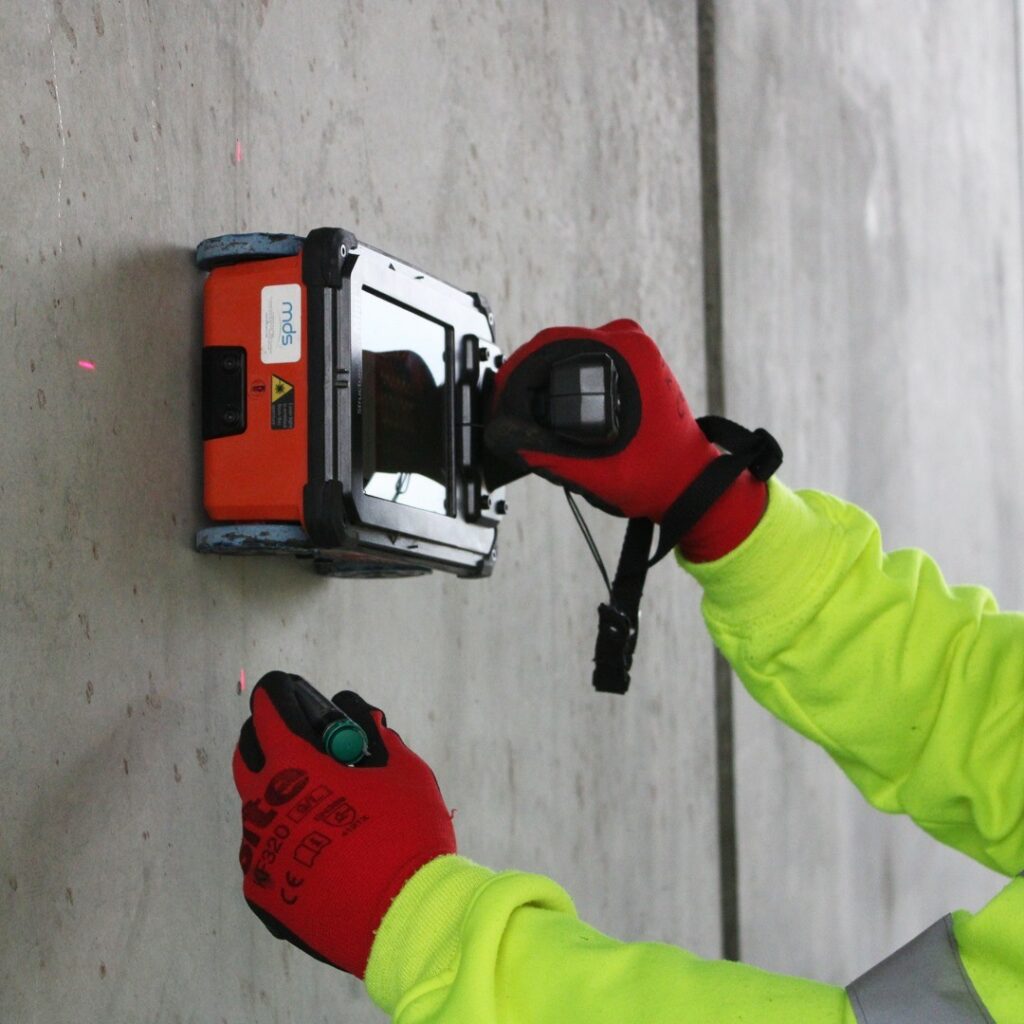

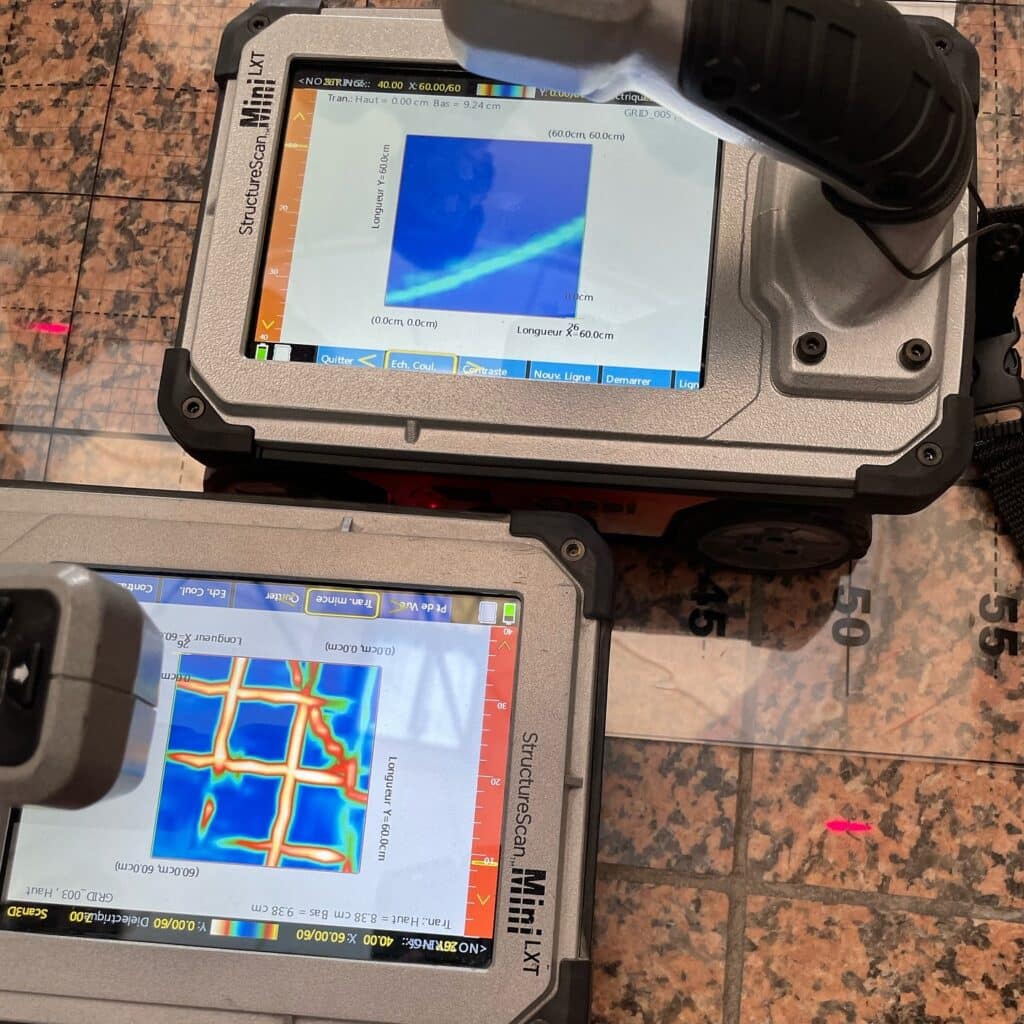

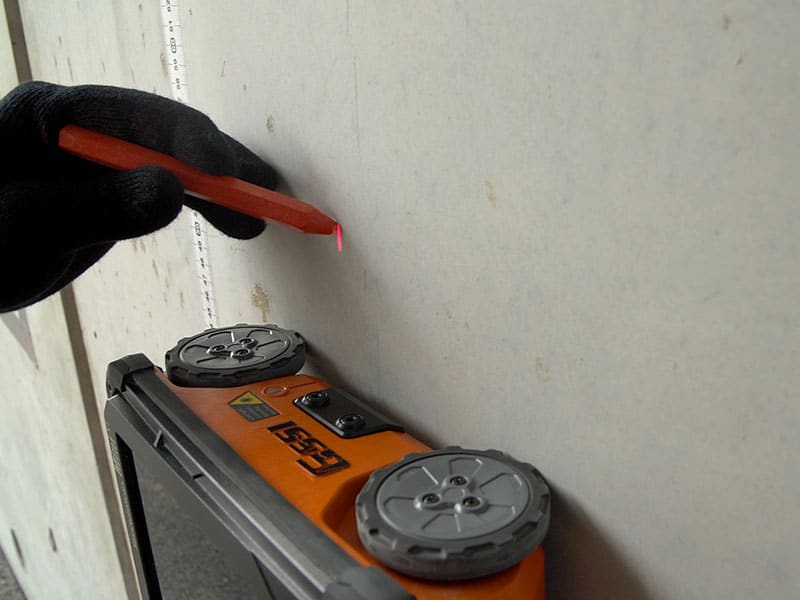

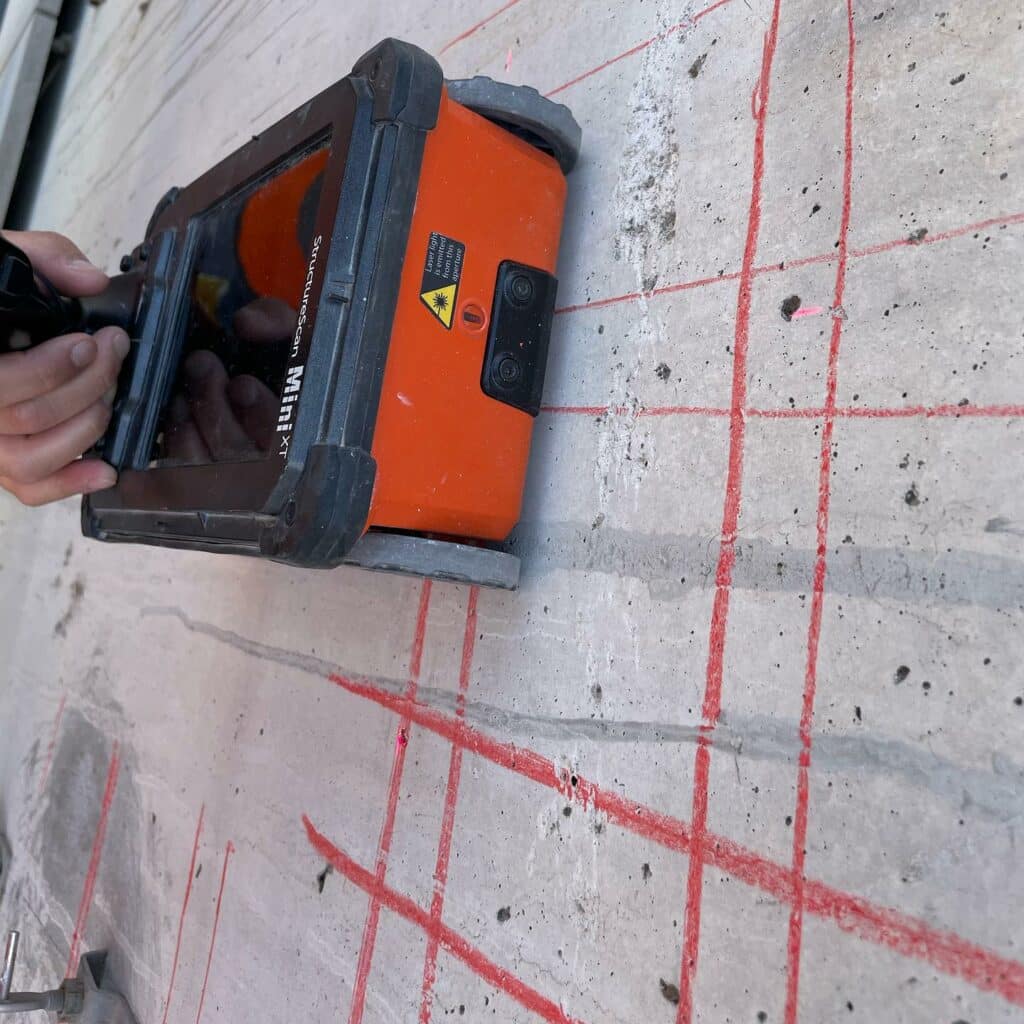

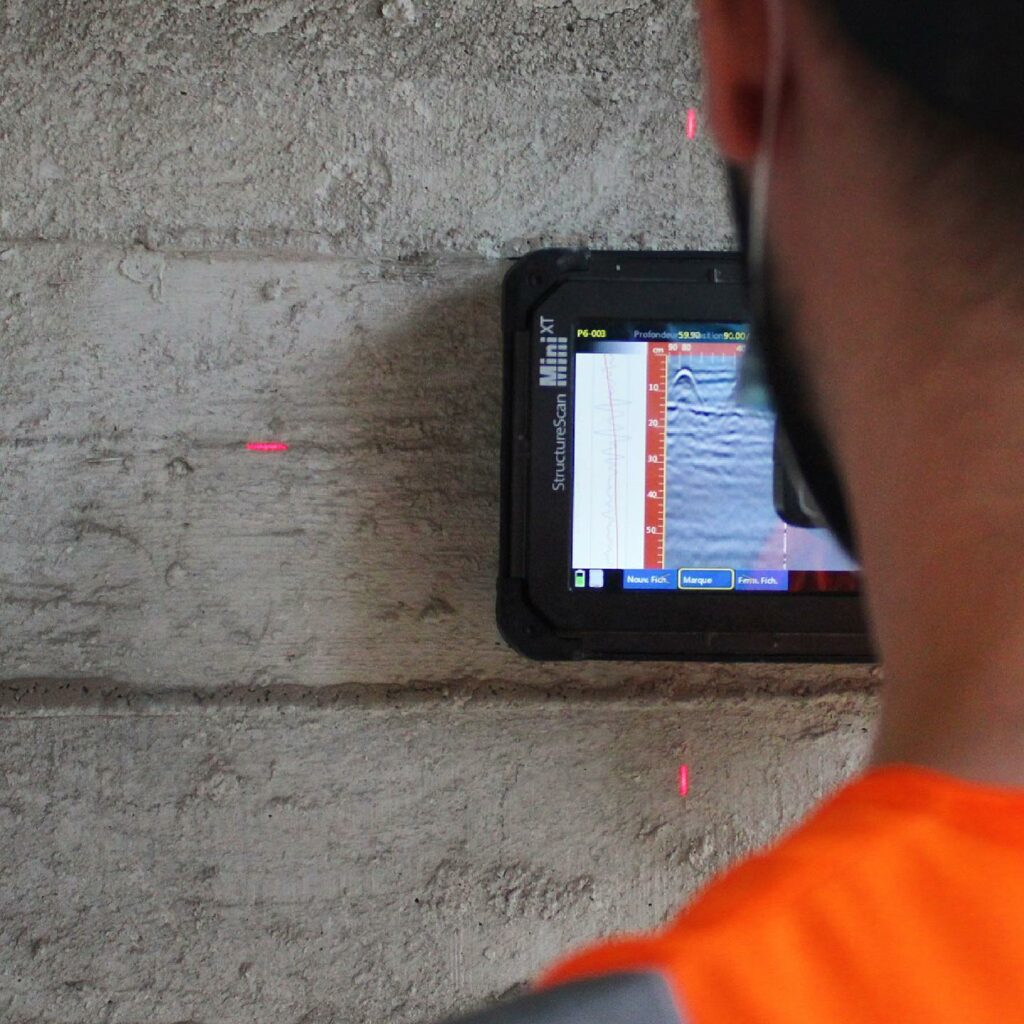

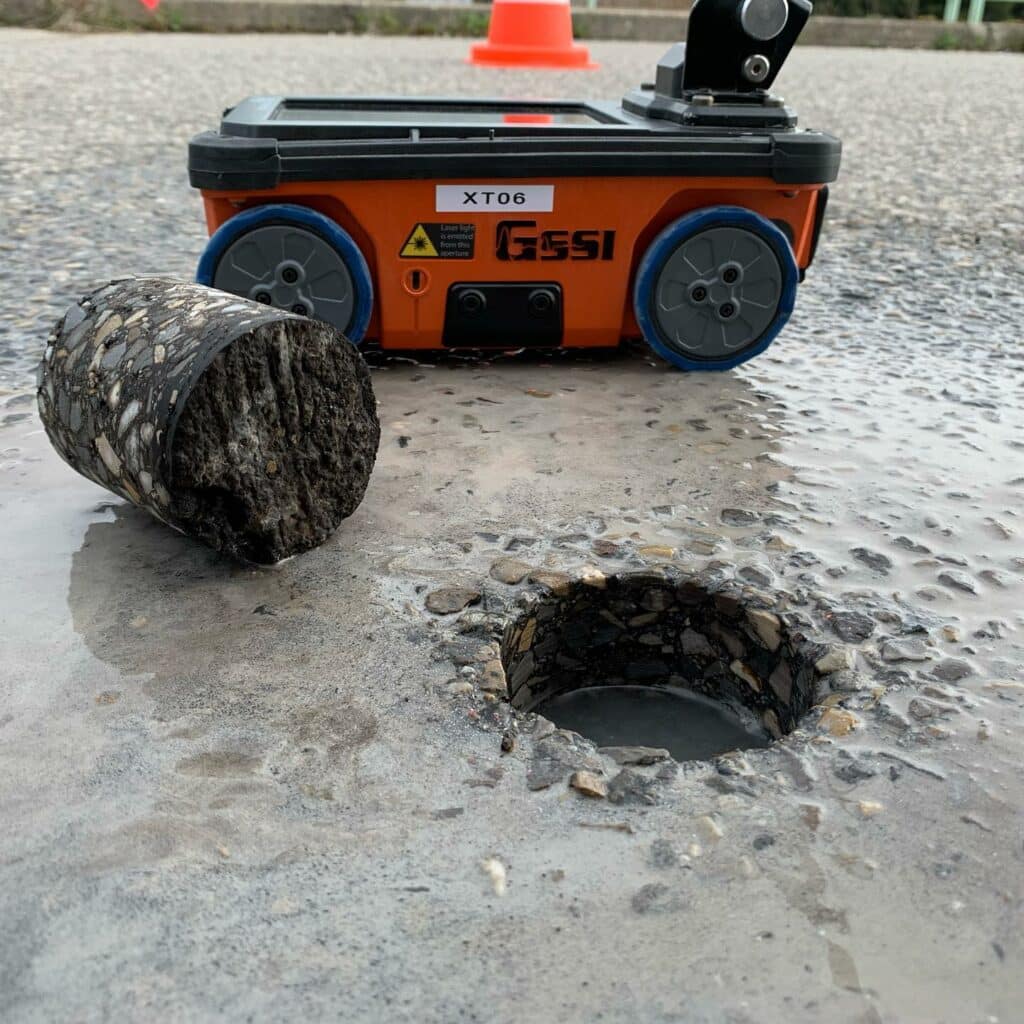

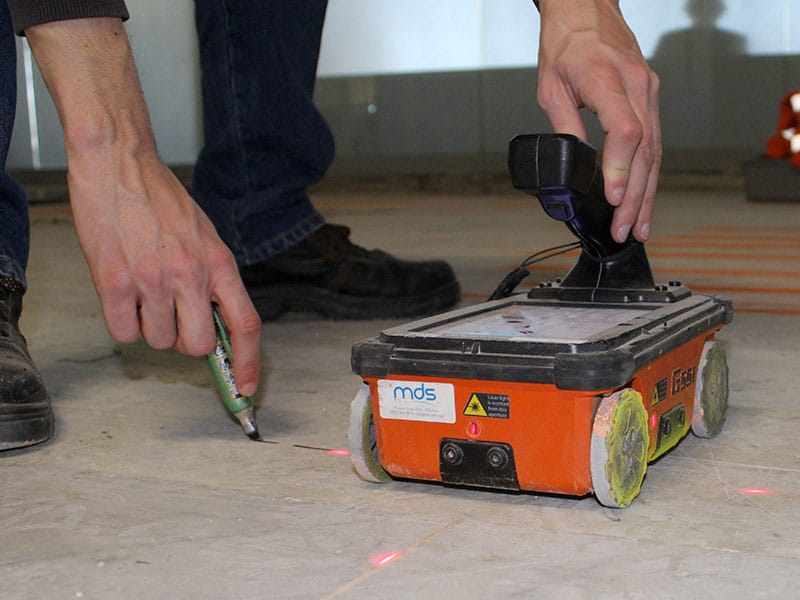

StructureScan LXT / XT (GSSI)

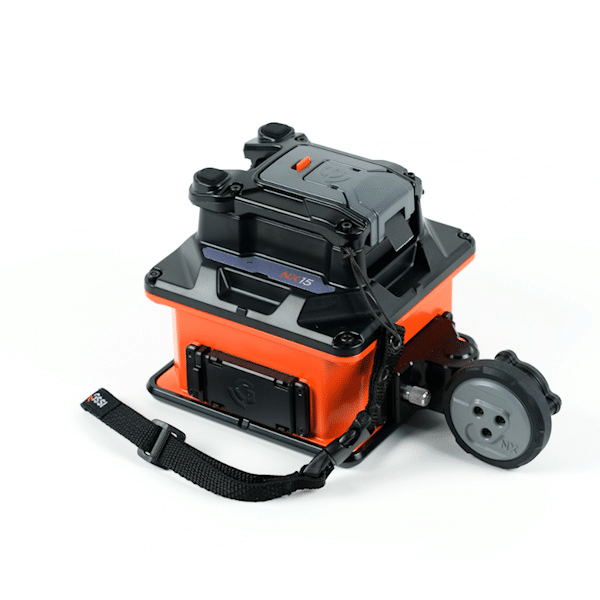

FLEX NX (GSSI)

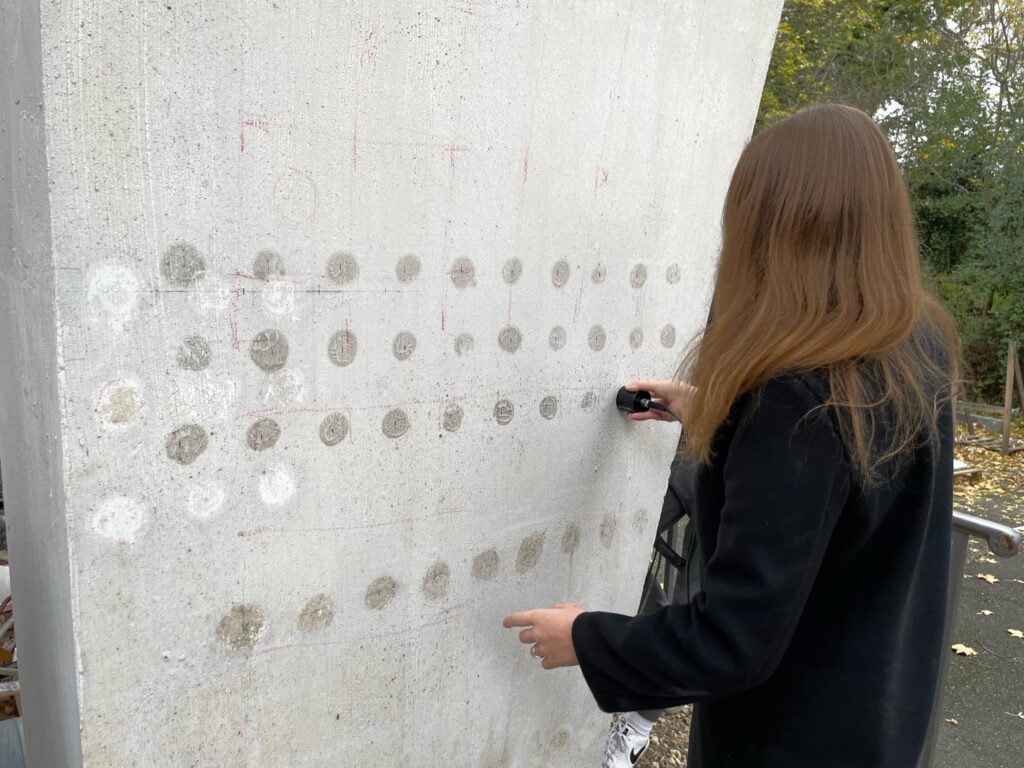

Méthode sclérométrique (indices de rebond)
La mesure de la dureté de surface d’un béton est basée sur l’étude du rebond d’une bille d’acier projetée sur sa surface à l’aide d’un ressort taré. La hauteur du rebond qui augmente avec la dureté de surface du béton sollicité, est caractérisée par un indice sclérométrique.
Le scléromètre est un outil très utilisé sur les chantiers dans le domaine de l’auscultation d’ouvrage d’art pour sa simplicité et sa rapidité d’exécution.
Cette méthode ne permet pas de corréler directement la dureté de surface à la résistance à la compression du béton dans la masse.
De plus, il est délicat d’exploiter les résultats fournis sans les mettre en corrélation avec d’autres informations, par exemple avec la méthode ultrasonique.
EN 12504-2 : Essais pour béton dans les structures – Partie 2 : essais non destructifs – Détermination de l’indice de rebondissement
EN 13791 : Évaluation de la résistance à la compression sur site des structures et des éléments préfabriqués en béton
Objectifs des mesures au scléromètre :
- Évaluation de la dureté et de l’homogénéité de surface d’un parement en béton.
- Délimitation de zones dégradées (incendie, gel, etc.) ou de zones présentant des caractéristiques mécaniques différentes.

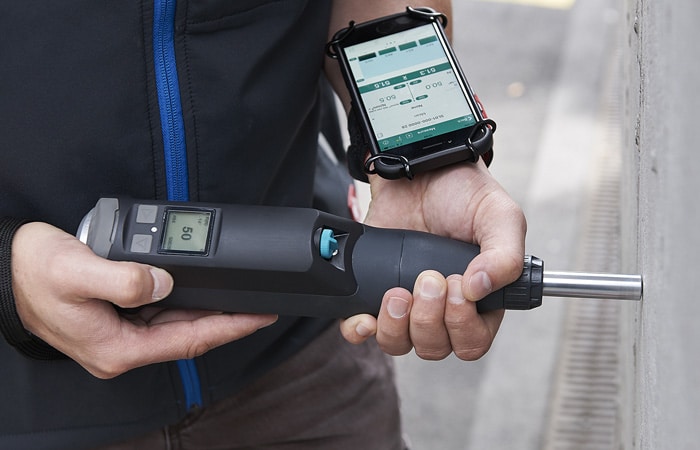

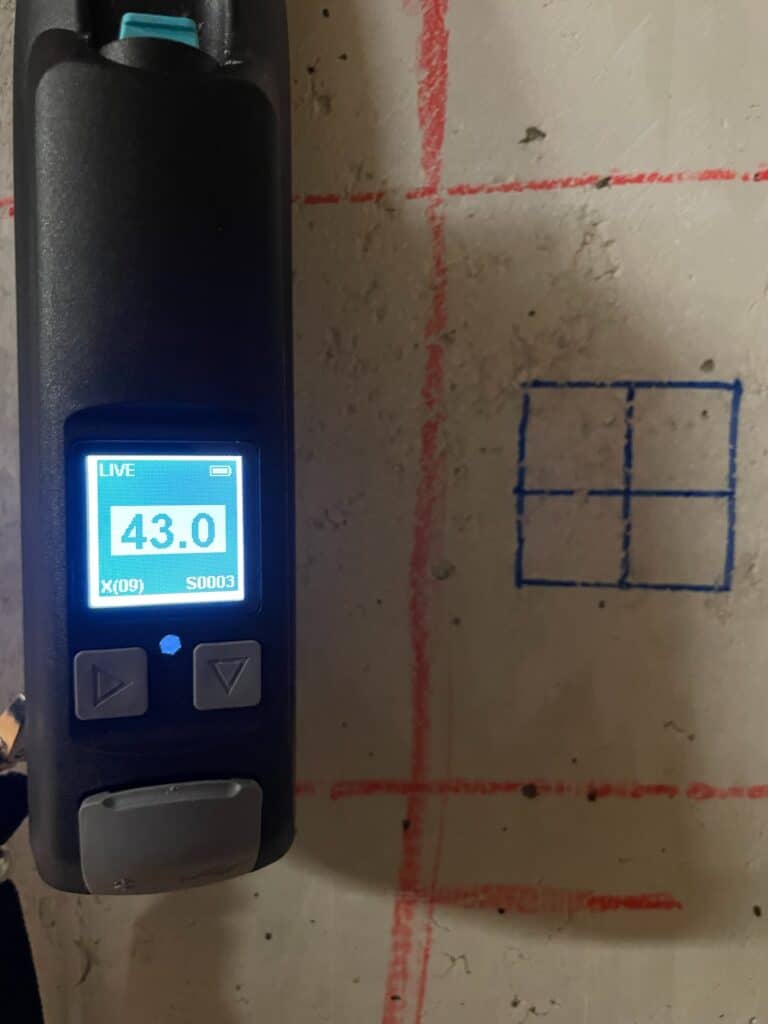

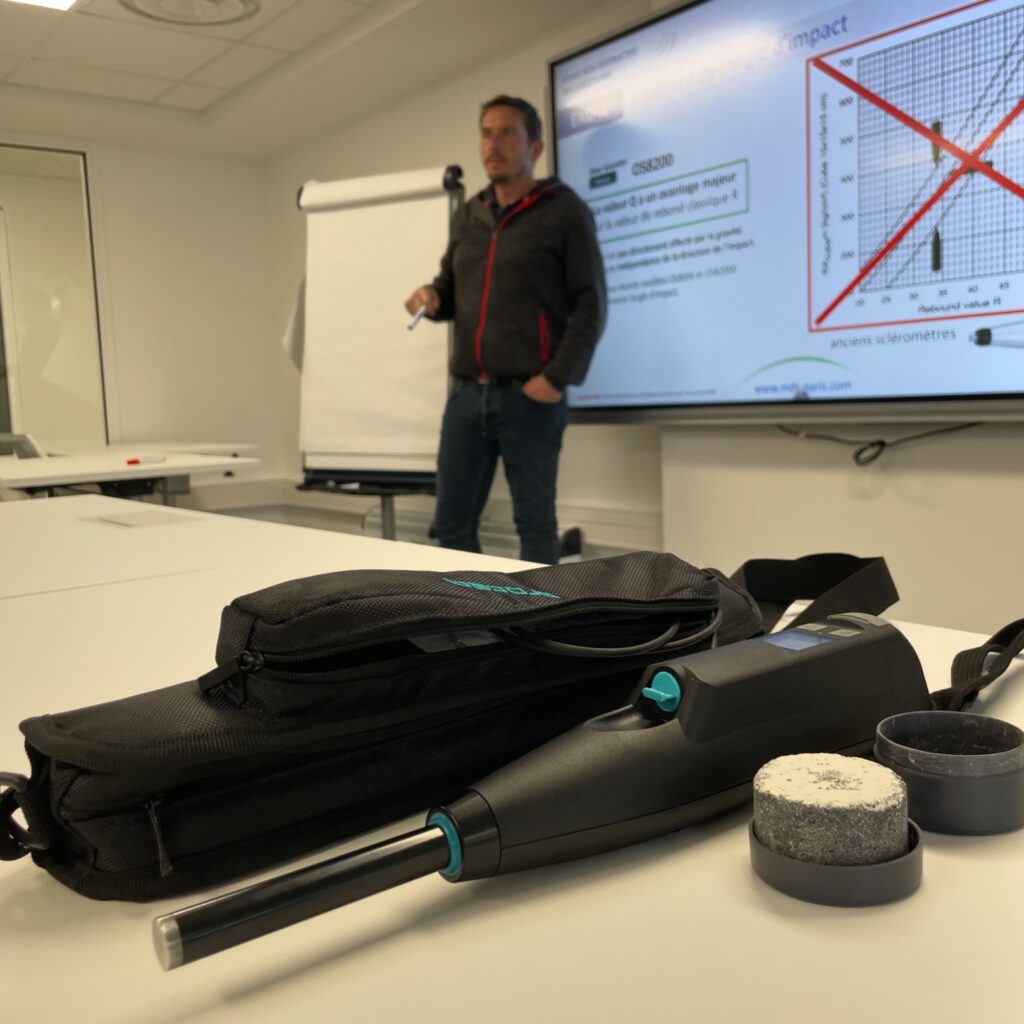

SilverSchmidt 0S8200
Valeur Q (plus précise) : quotient de rebond
OriginalSchmidt OS8000
Valeur R

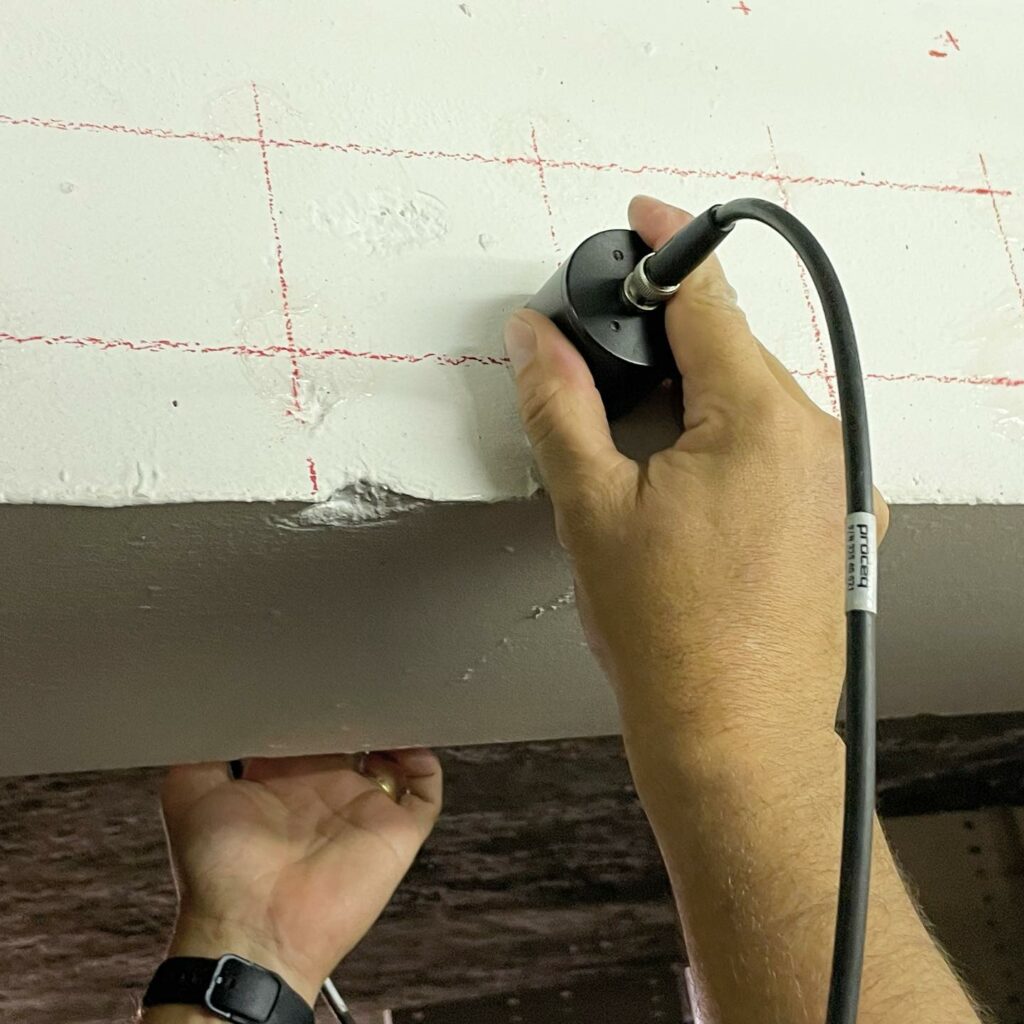

Méthode ultrasonique
La méthode « auscultation sonique des bétons » a pour objectif de rechercher des hétérogénéités et des discontinuités dans les structures en béton, et de mesurer l’épaisseur de pièces en béton à l’aide de la mesure de la vitesse du son.
Le contrôle sonique par ultrasons consiste à générer à l’aide d’un émetteur piézoélectrique une onde mécanique de compression dans la structure à ausculter, à recevoir à l’aide d’un récepteur l’onde qui se propage dans tout l’élément et à analyser ses paramètres physiques en différents points de la structure (temps et amplitude).
- Analyse des propriétés du béton à l’aide de la vitesse d’impulsion des ultrasons
- Cartographie de l’homogénéité du béton
- Estimation de la résistance du béton (méthode SONREB)
- Évaluation de la qualité

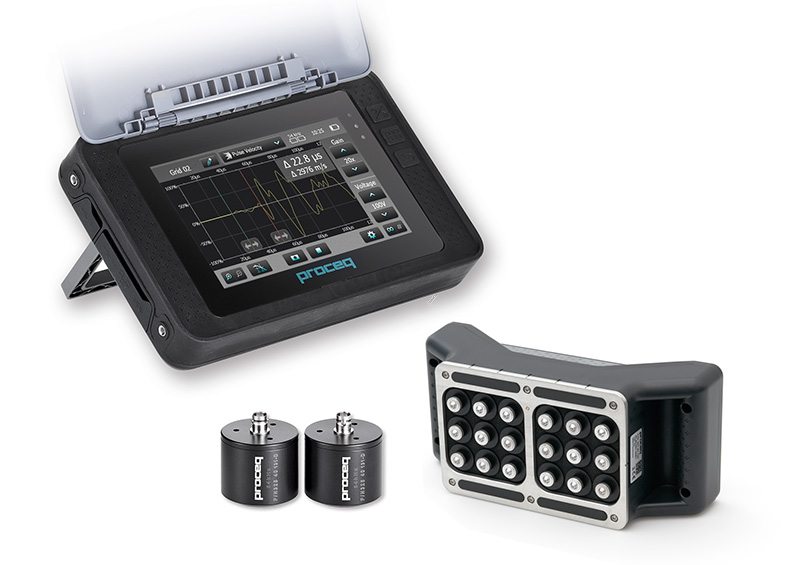

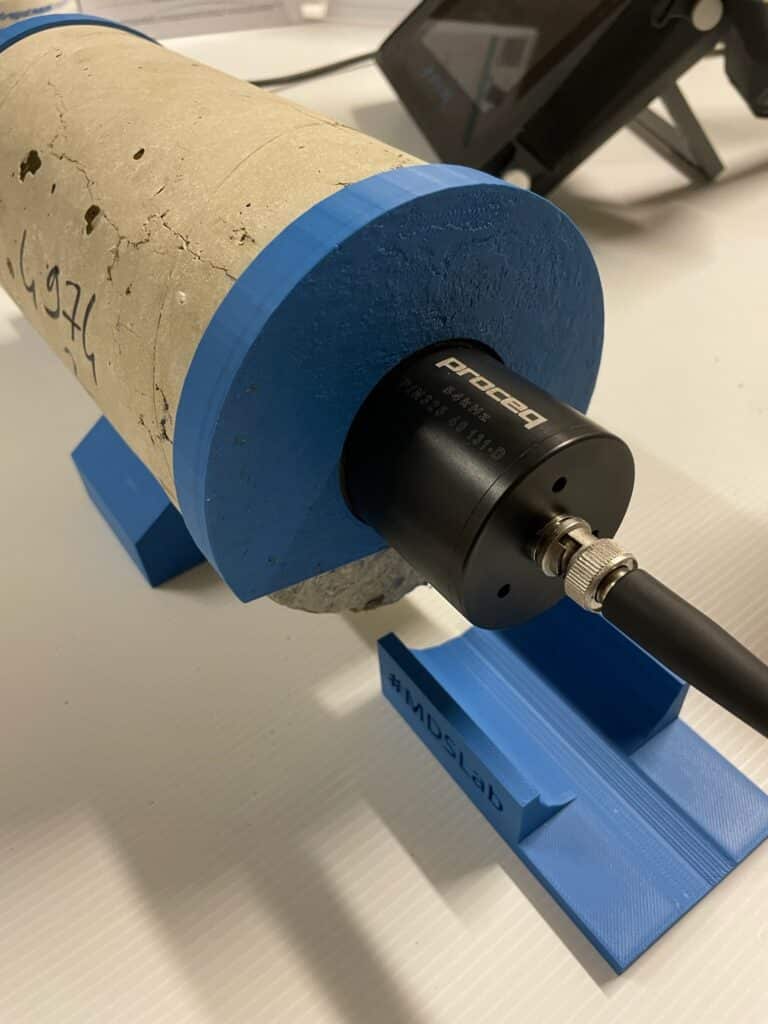

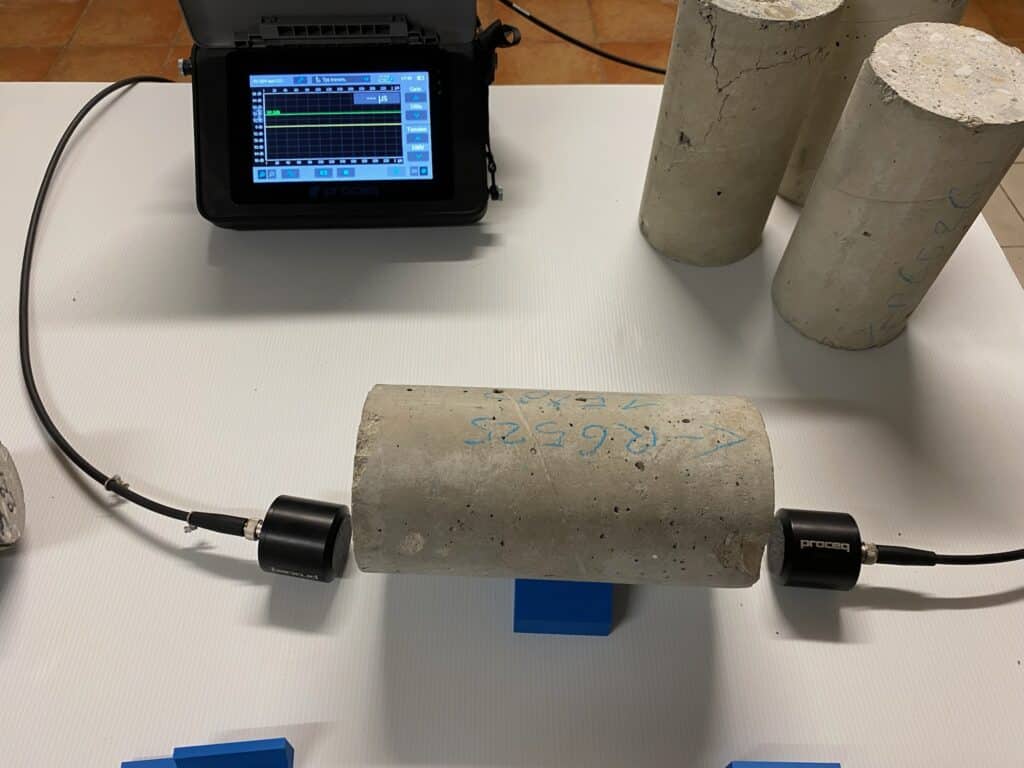

Pundit PL-200 (Proceq)
Testeur UPV optimisé pour les mesures in situ ou en laboratoire.
La référence pour la mesure ultrasonique dans le domaine du diagnostic de structures.
FORMATION FORTEMENT RECOMMANDÉE

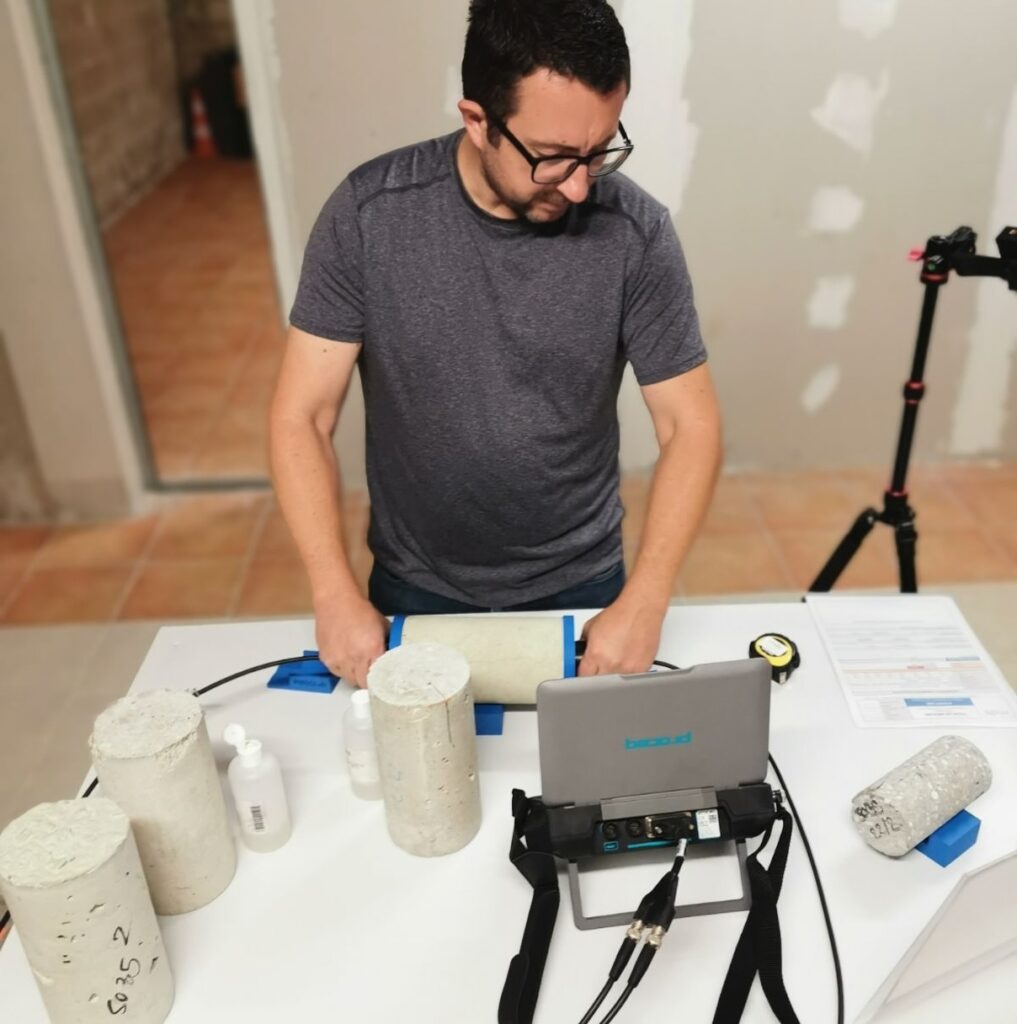

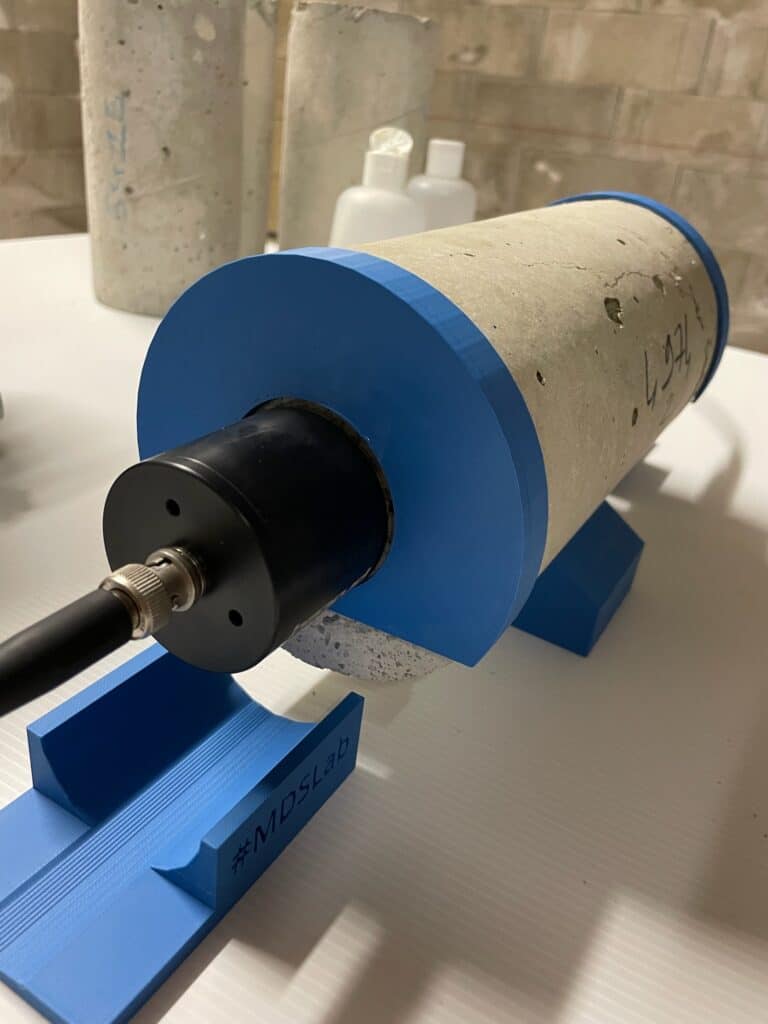

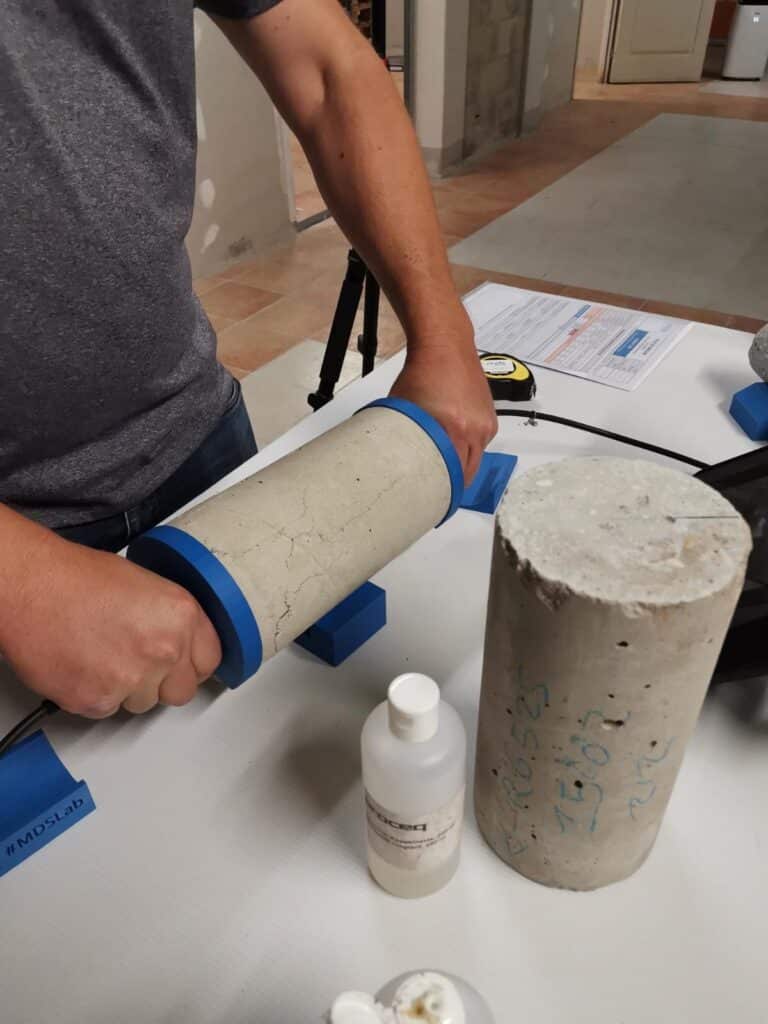

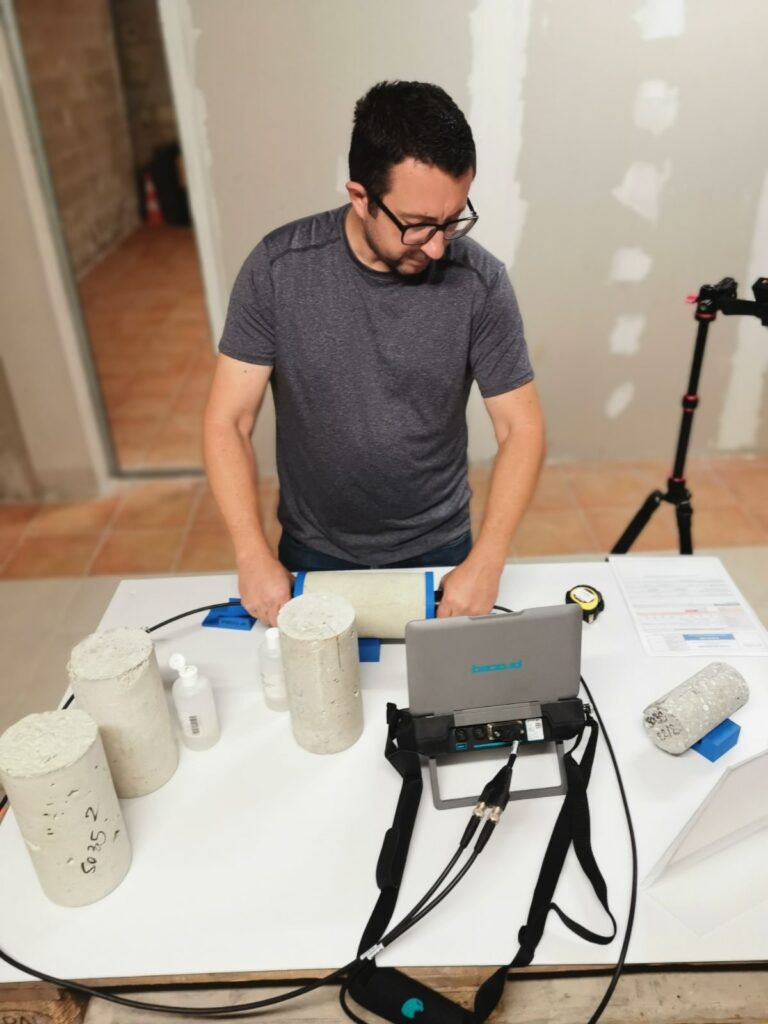

Atelier pédagogique « ultrasons » dans notre espace de formation #MDSLAb à Aix en Provence

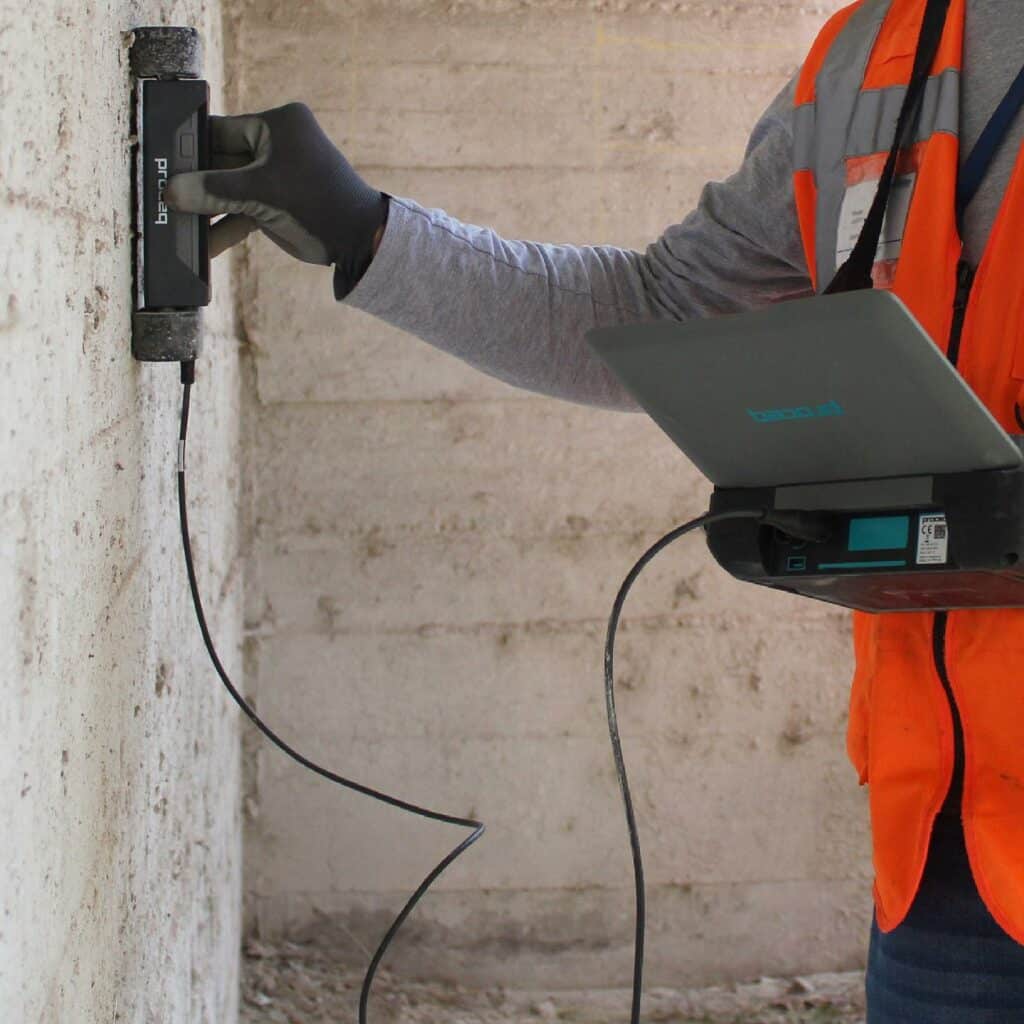

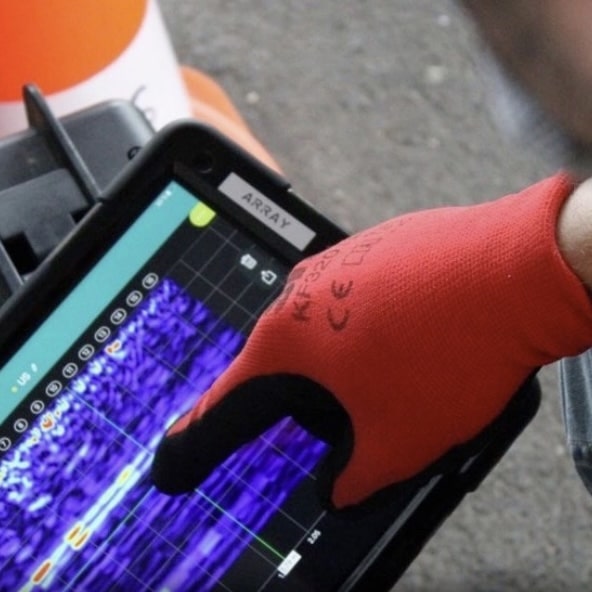

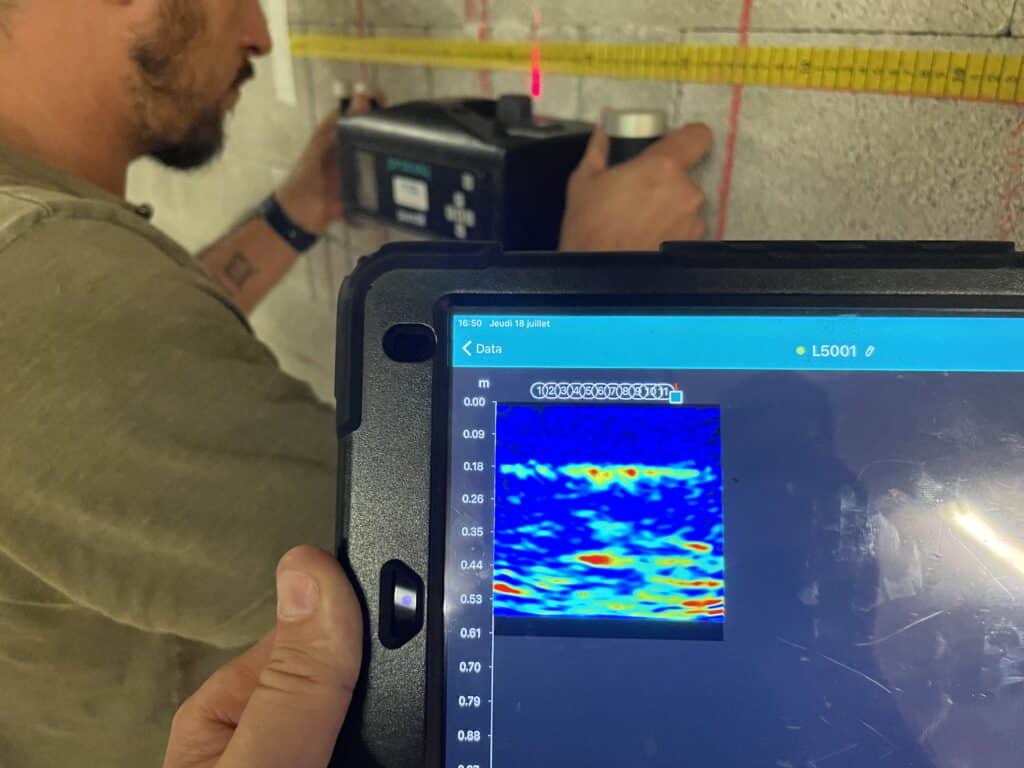

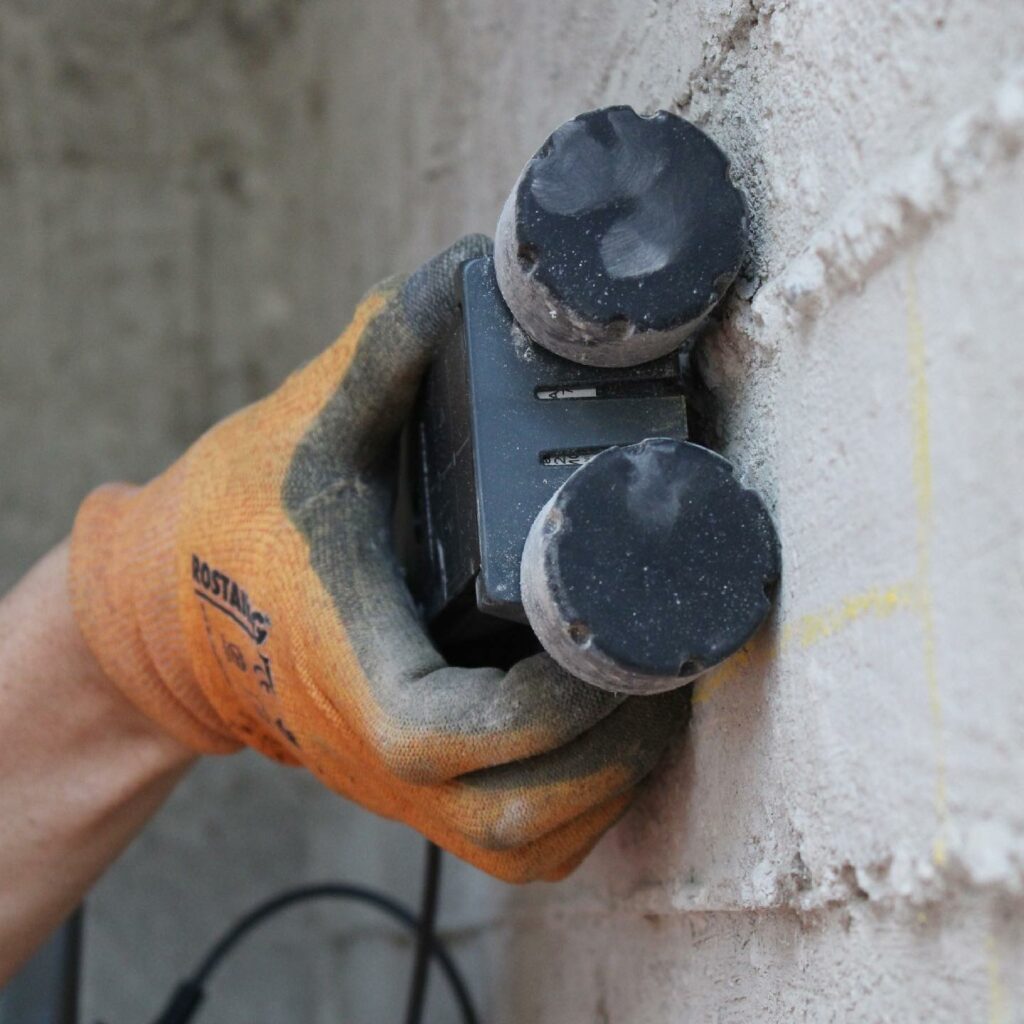

Echo d’impulsion ultrasonique multicanal

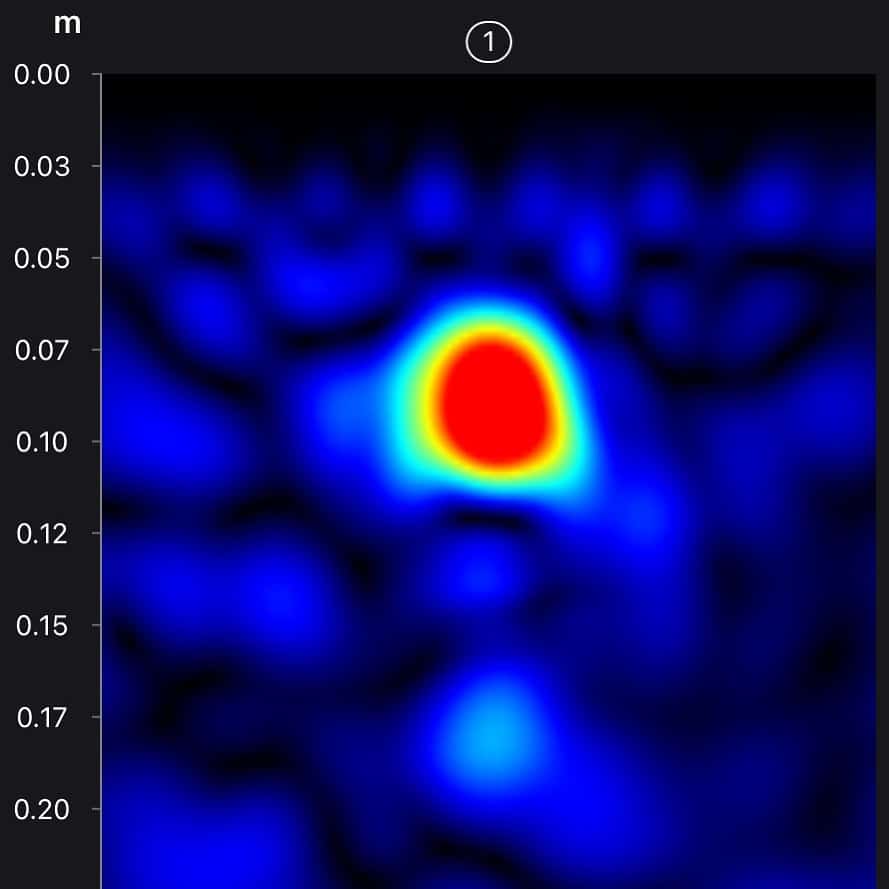

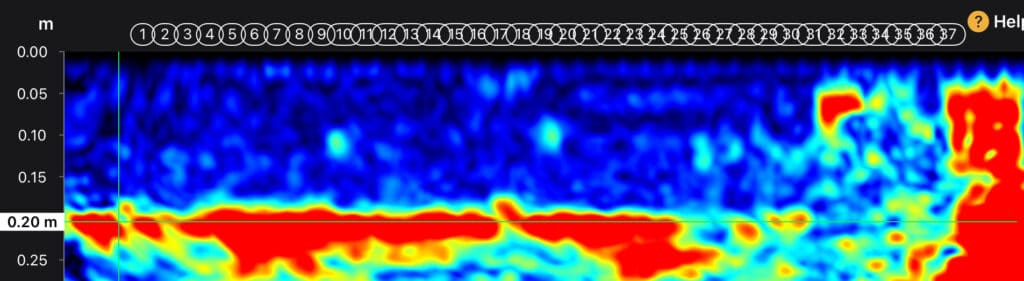

Etude de la propagation d’ondes ultrasonores de volume de compression (onde P) ou de cisaillement (onde S) et leurs réflexions sur des interfaces de fort contraste comme l’interface entre le béton et l’air ou celui entre le béton et l’acier.
Le temps d’arrivée de l’onde réfléchie (départ du signal ou 1er pic) est détecté. Si on connait l’épaisseur de béton traversé, on peut en déduire la vitesse des ondes et inversement.
Mesures jusqu’à 2 m de profondeur,
en fonction de la qualité du béton
- Détection de vides, délaminations et nids d’abeille
- Mesure de l’épaisseur des éléments en béton
- Détermination de la vitesse d’impulsion du béton : estimation de l’homogénéité et de la résistance
- Mesures sur bétons lourds et béton fibrés
Le Matériel de Sondage (MDS) vous propose la gamme la plus polyvalente d’instruments de contrôle par ultrasons, ergonomiques et portables.
FORMATION FORTEMENT RECOMMANDÉE
Nous proposons un module de formation dédié aux méthodes ultrasoniques, contactez-nous !

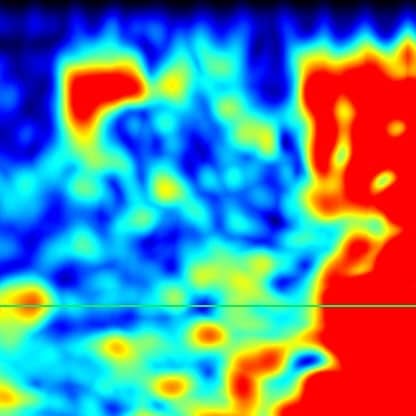

Évaluation de l’intégrité structurelle et localisation des défauts et des vides dans le béton et la roche

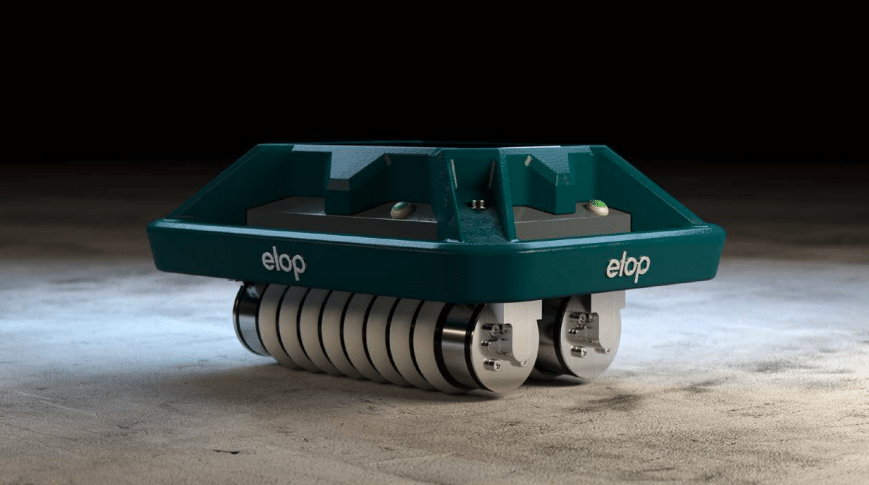

Elop Insight
Le premier scanner à ultrasons …. qui mesure rapidement en roulant sur vos structures béton !

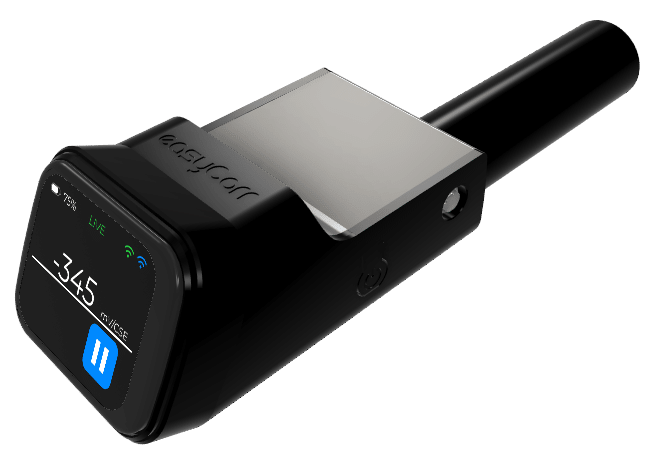

Méthodes d’analyse de la corrosion
Nous proposons des matériels permettant de mesurer le potentiel de demi-cellule, la résistivité du béton et la perméabilité à l’air de l’enrobage de béton.
Resipod (Proceq)
Solution tout-en-un de mesure de la résistivité électrique [kΩcm] du béton
Torrent (Proceq)
Instrument de mesure de la perméabilité à l’air pour l’évaluation sur site de la qualité du béton au moyen du principe unique de cellule à vide à deux chambres.

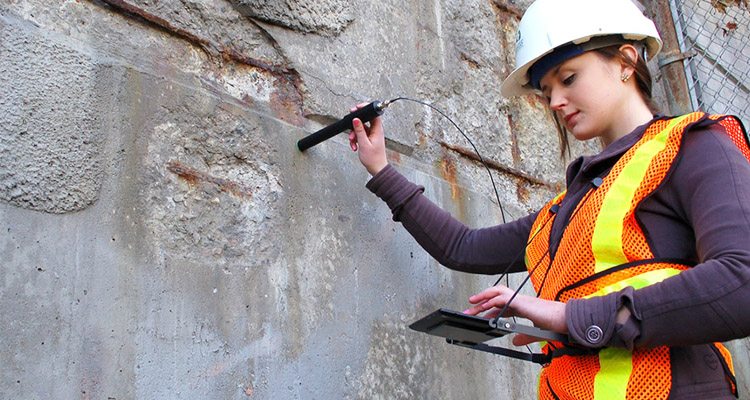

iCor (Giatec)
Mesure simultanée du potentiel, de la résistivité et de la vitesse de corrosion, sans à avoir à se connecter sur une armature.

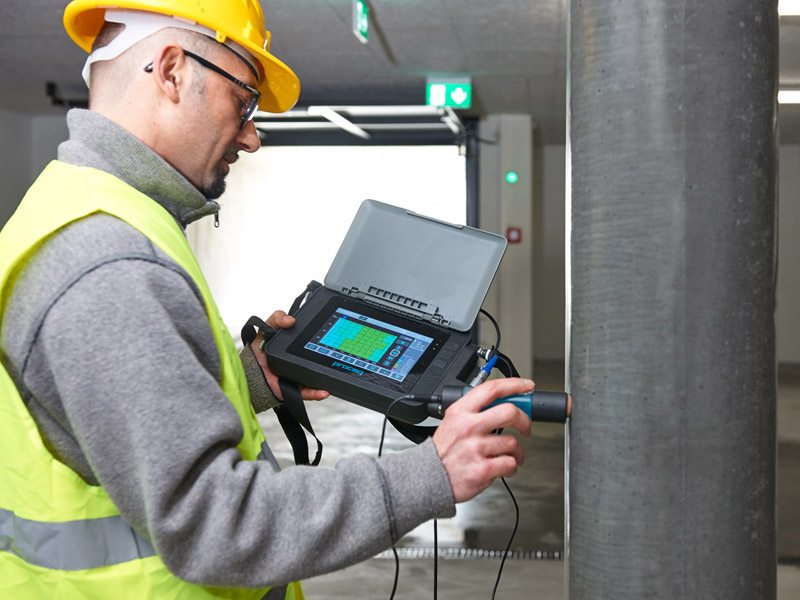

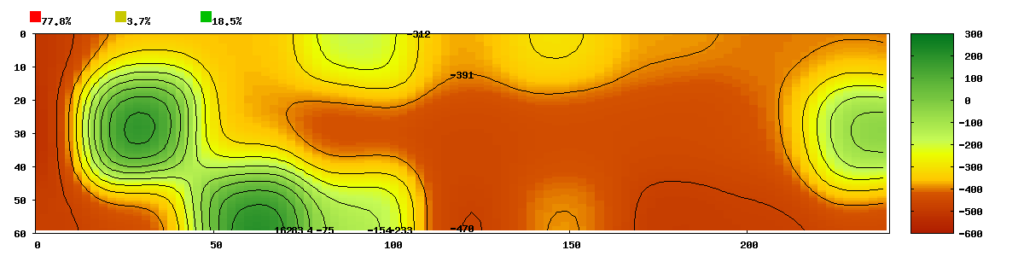

Profometer Corrosion (Proceq)

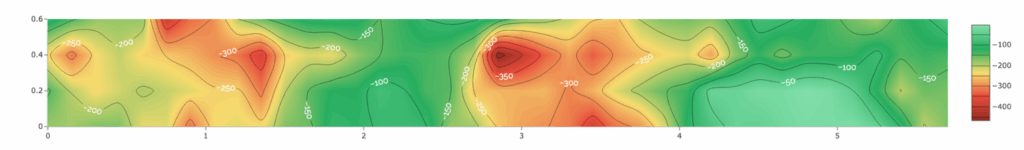

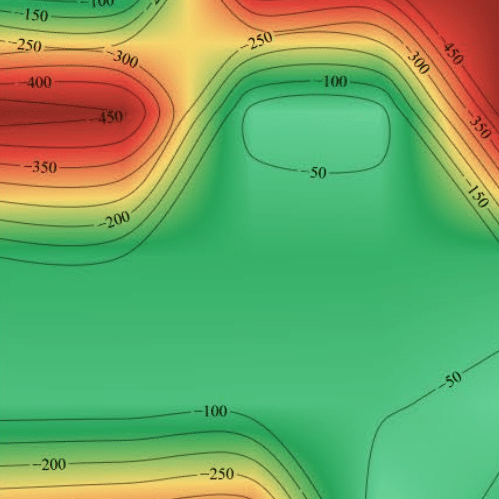

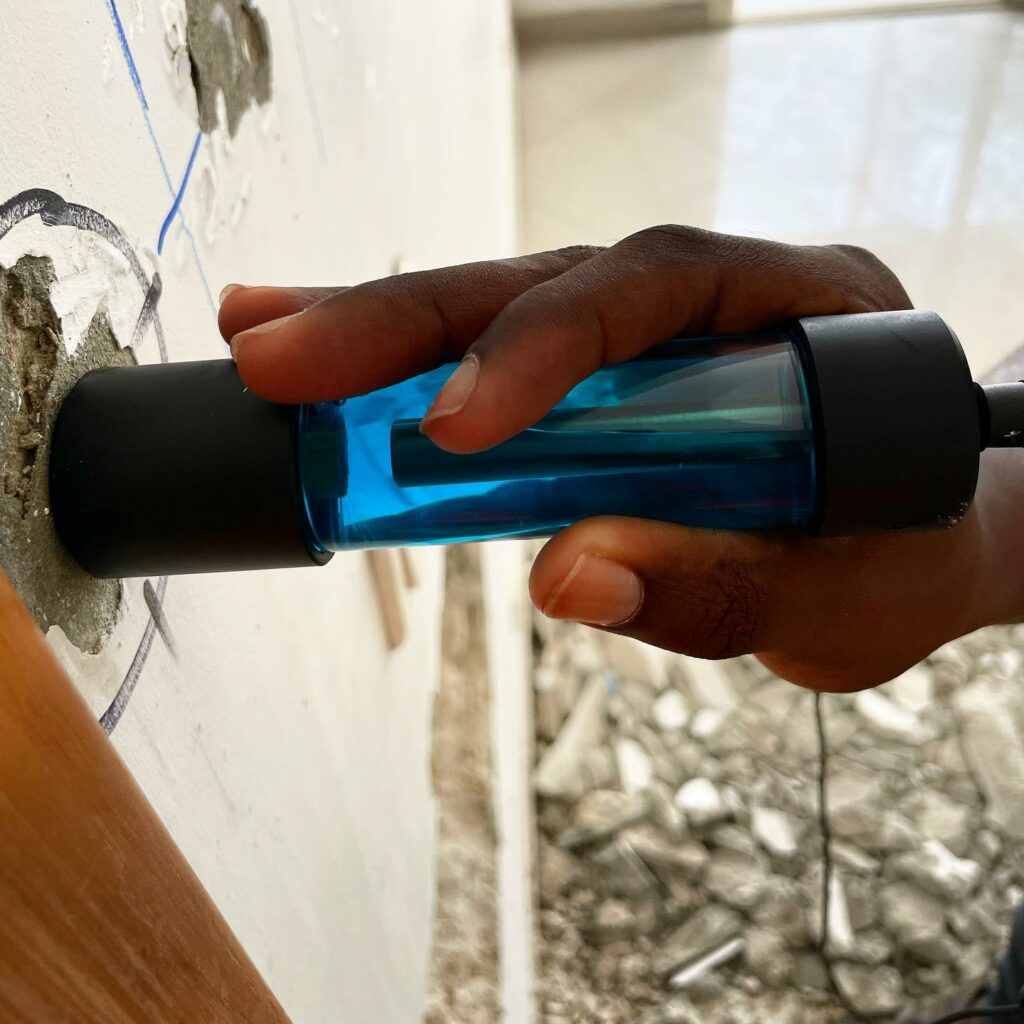

Instrument de mesure de demi-cellule pour cartographier sur site le potentiel de corrosion à l’aide d’une électrode à barre ou à roue(s).
