Imagerie radar (GPR) à très haute résolution
Détection jusqu’à 60cm de profondeur
Applications métiers
Génie civil | Ouvrages d’art | Réhabilitation & travaux spéciaux | Diagnostics et contrôles techniques | Génie civil nucléaire | Sécurité
Points forts et avantages

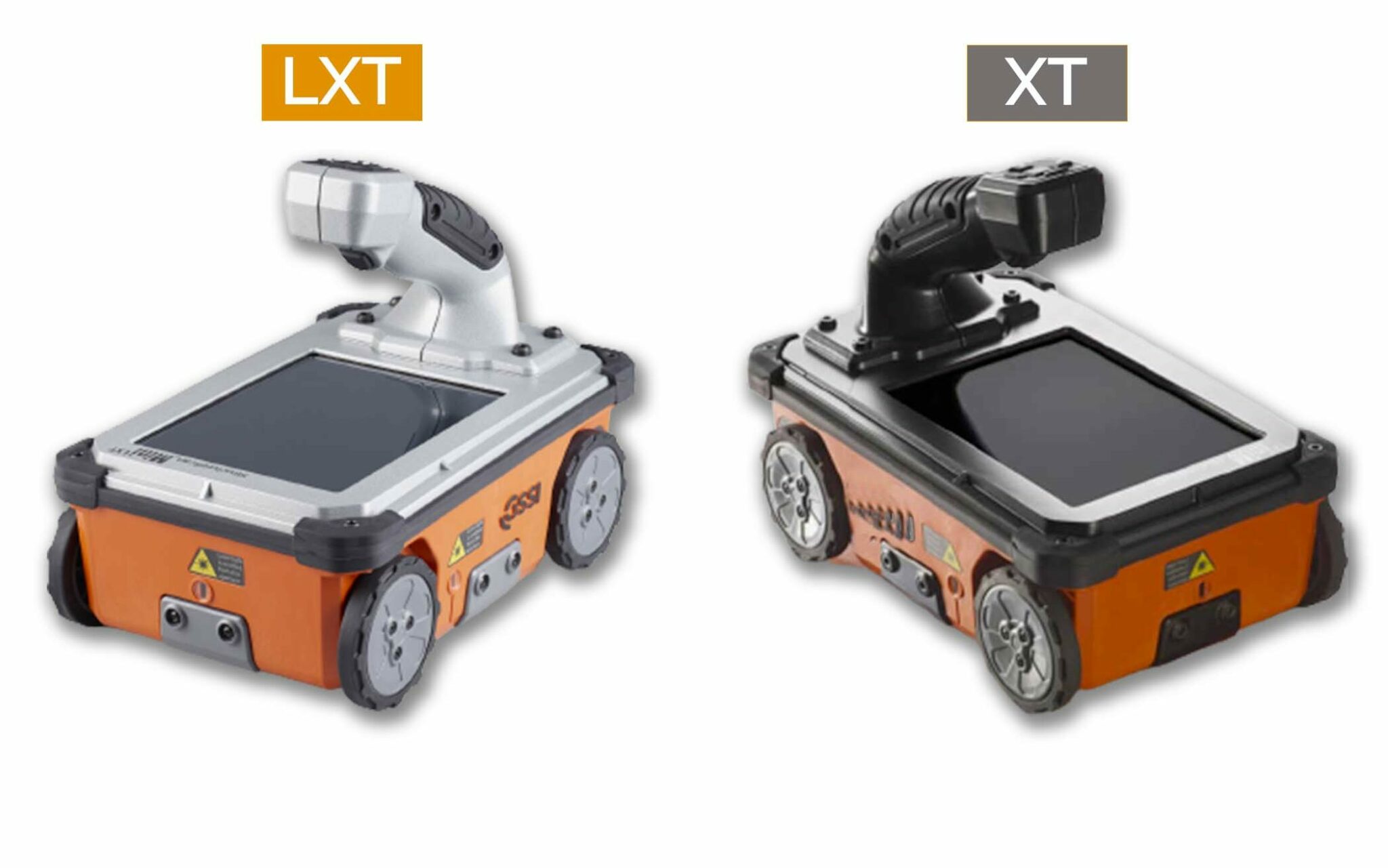

Deux configurations possibles : XT & LXT
Détection jusqu’à 60 cm de profondeur
Précis, fiable et ultra-robuste IP65

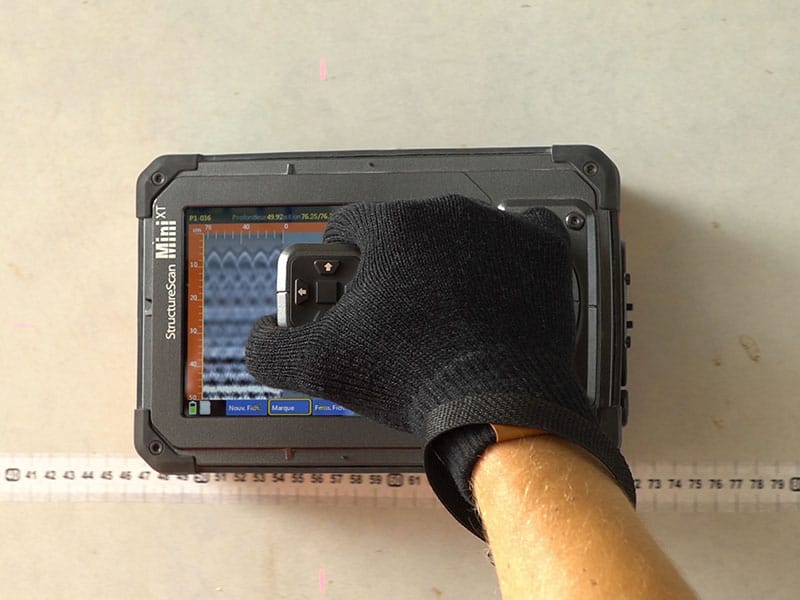

Écran tactile haute résolution, poignée amovible
Système de pointage laser
Légèrement surélevé pour les surfaces rugueuses

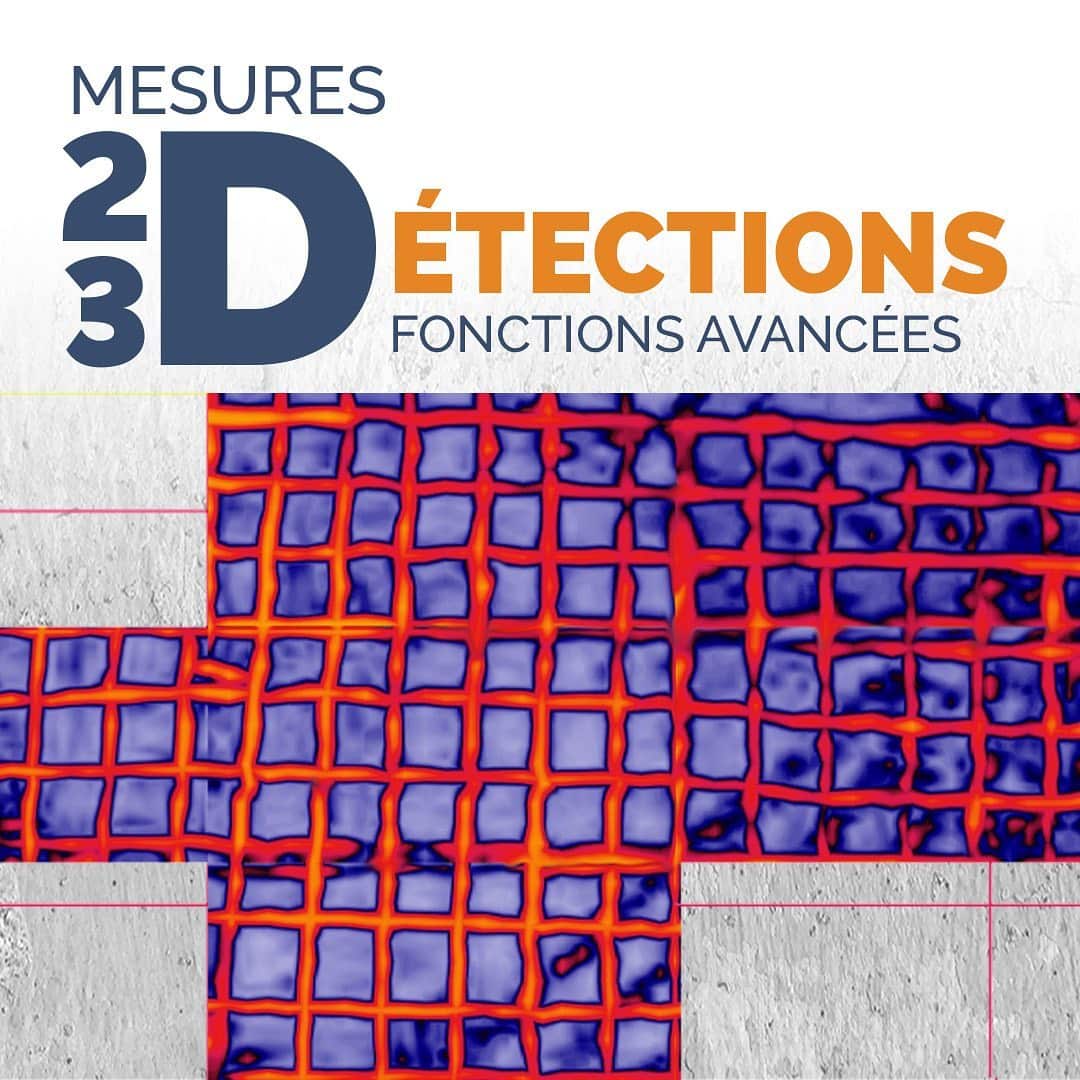

Nouveaux modes de mesures 2D, migration et 3D
Applications métiers

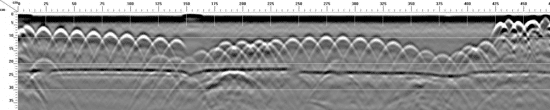

détection d’armatures et d’objets métalliques ou non
sécurisation de perçage et carottage

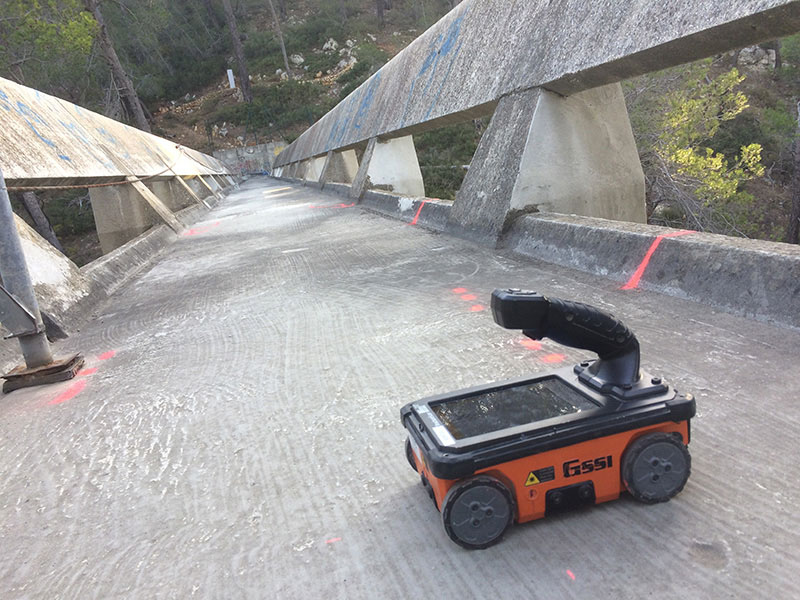

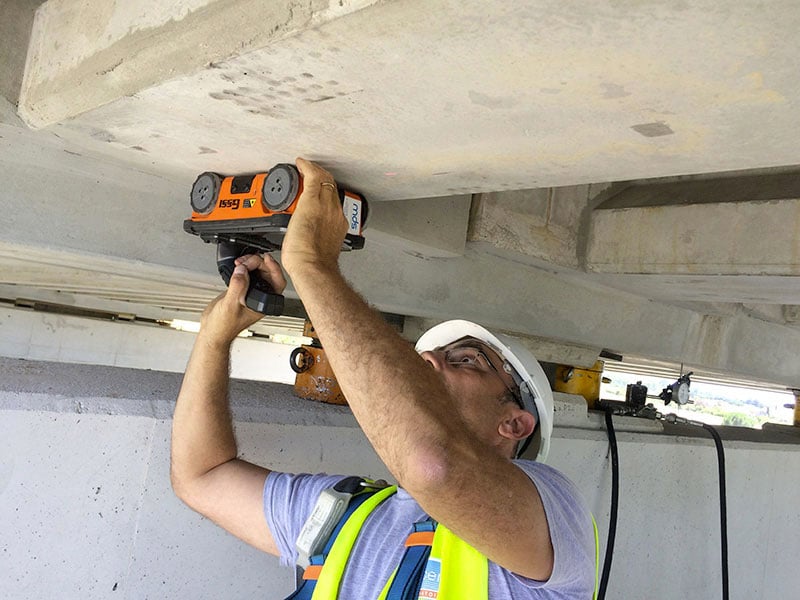

reconnaissance de structures : ponts, bâtiments, tunnels, quais…
localisation de câbles de précontrainte,
localisation de vides et zones de décollements,
mesures d’épaisseur de dalles, voiles, massifs …
Présentation technique

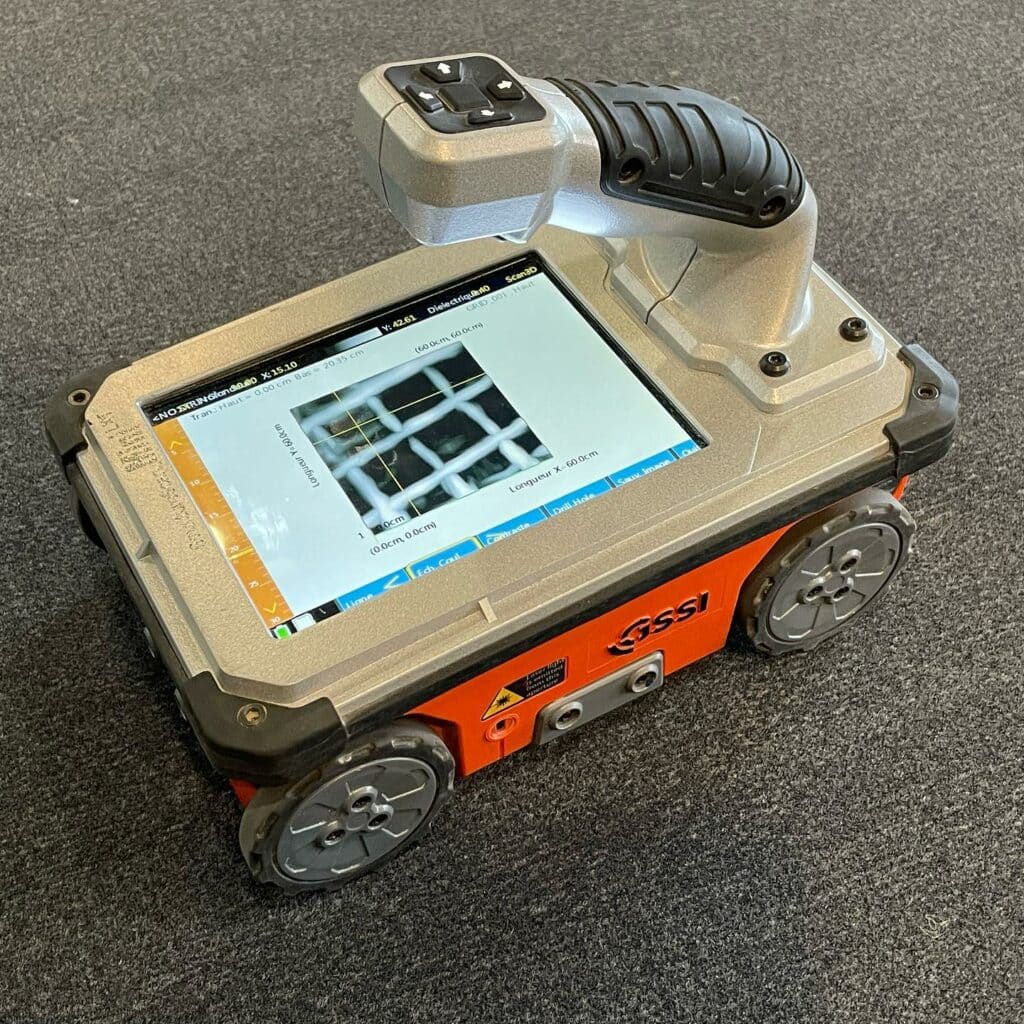

Les systèmes radar de structures StructureScan XT & LXT sont dédiés à la détection et localisation de :
- fers à béton, armatures (espacements, enrobages, nombre de lits d’aciers),
- conduites métal et plastique,
- câbles de précontrainte,
- vides et hétérogénéités,
- l’épaisseur de béton.

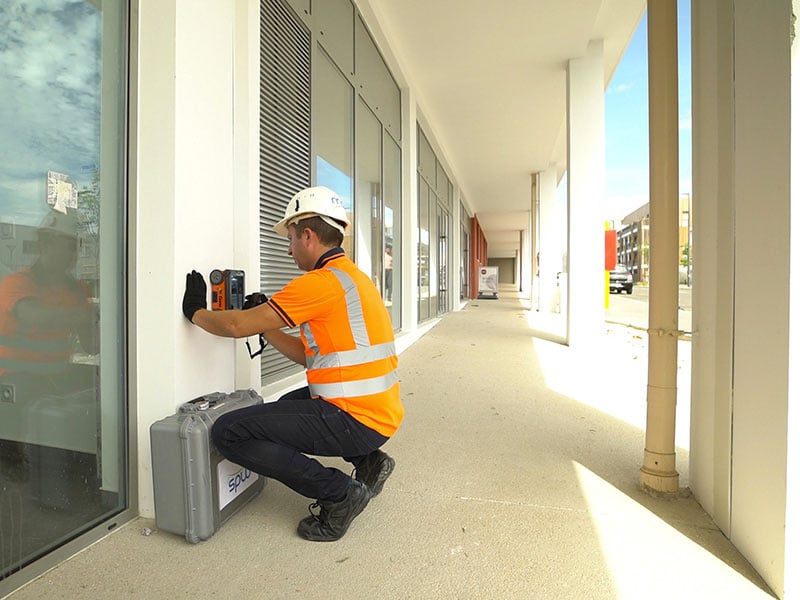

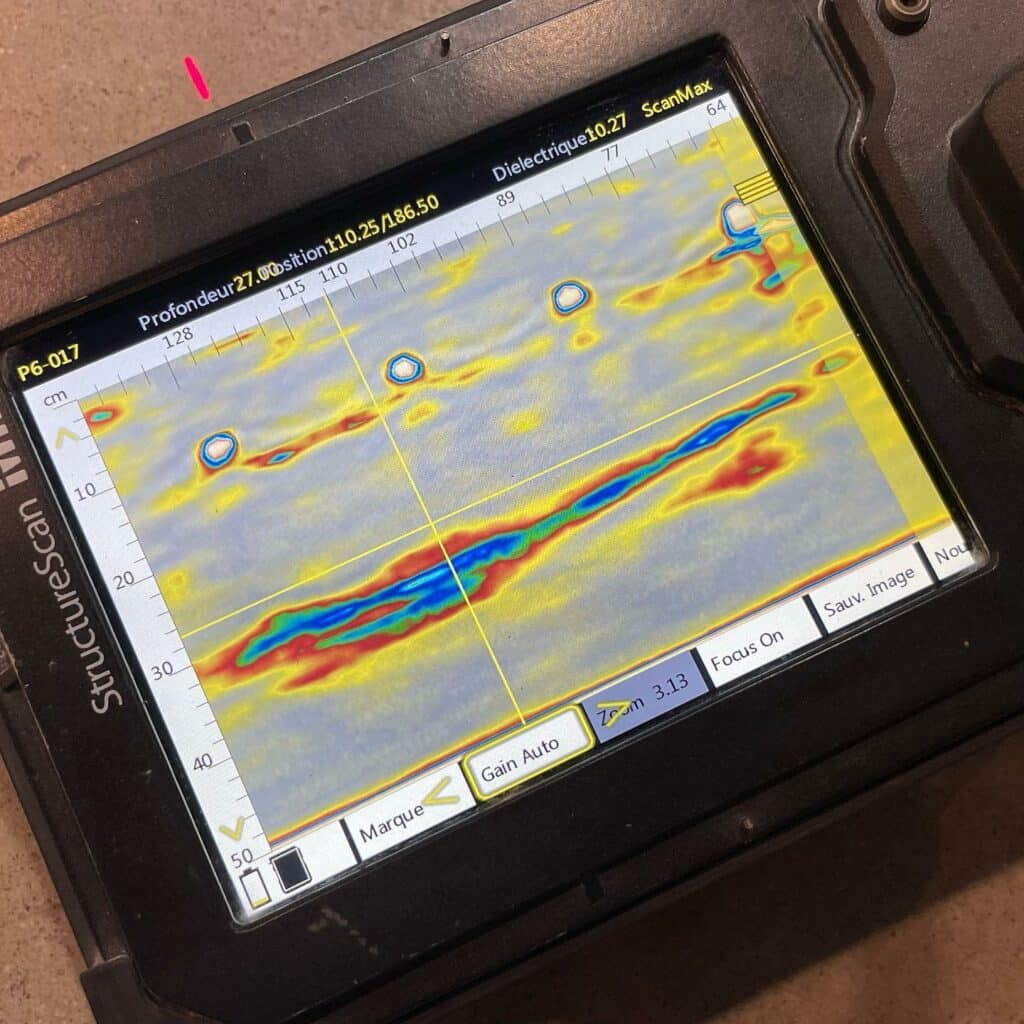

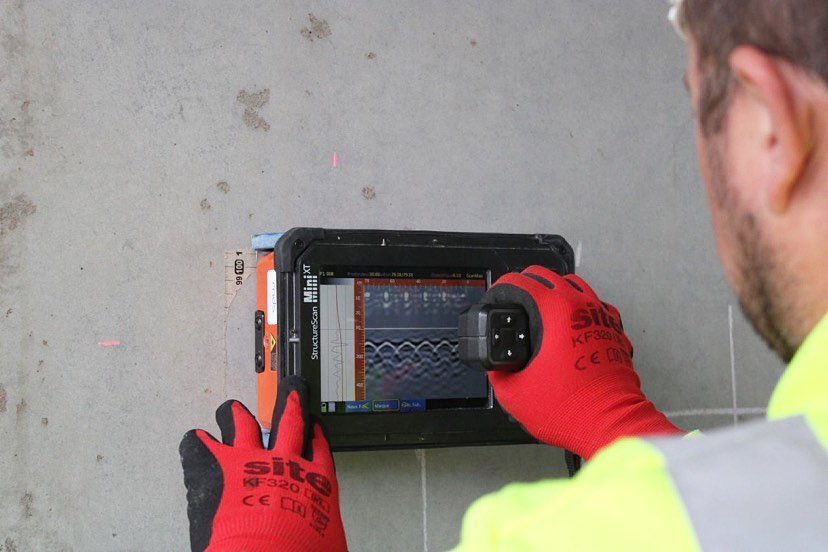

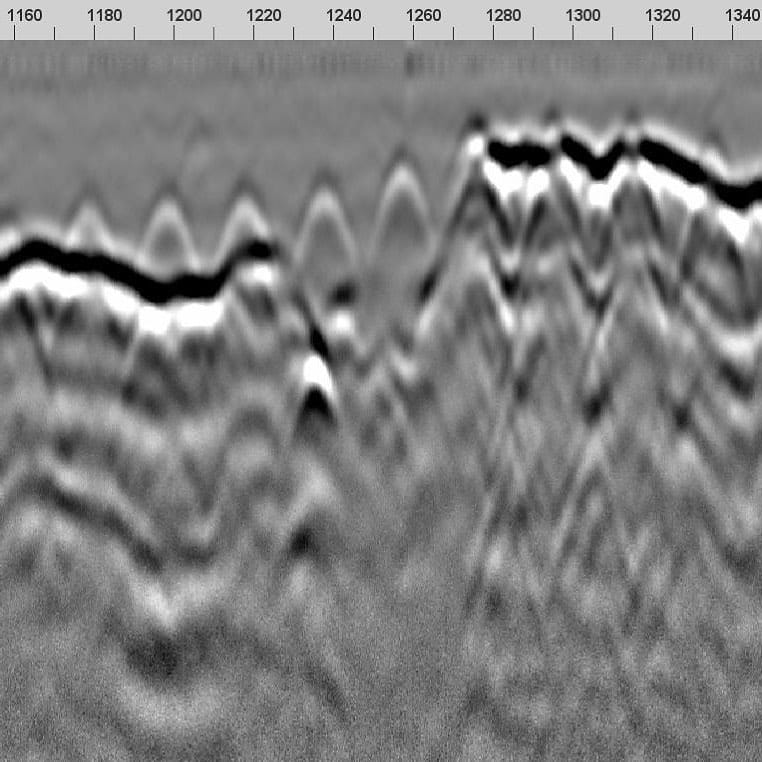

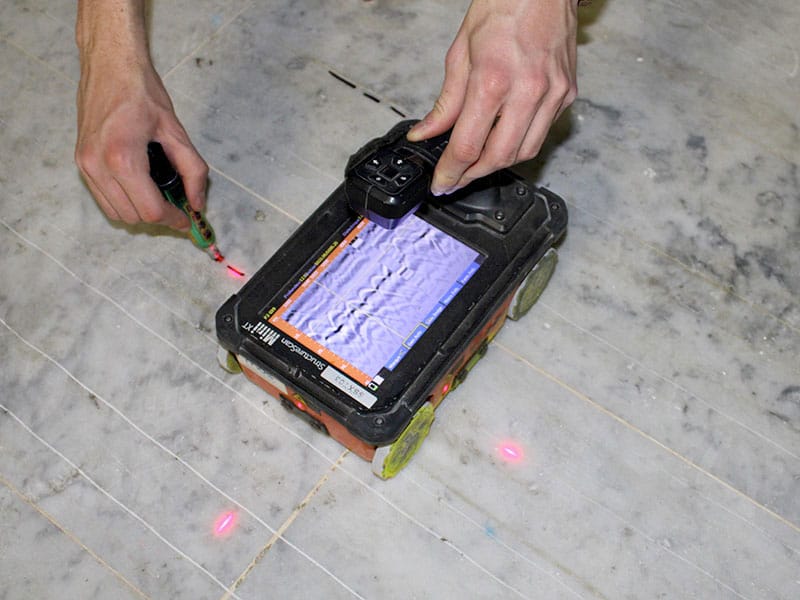

Le StructureScan GSSI permet de réaliser des mesures rapides en 2D pour un marquage précis directement sur la structure.

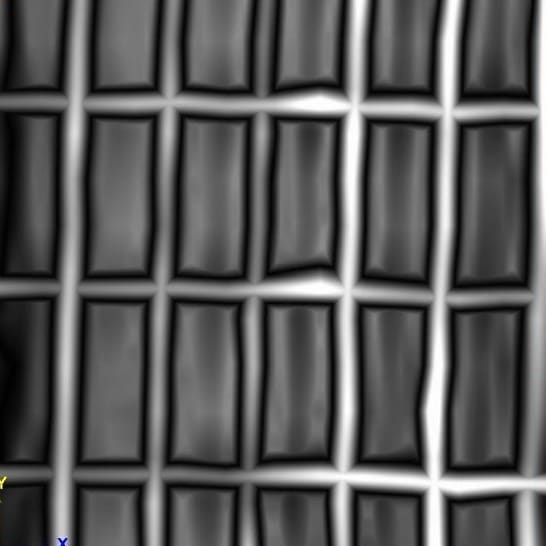

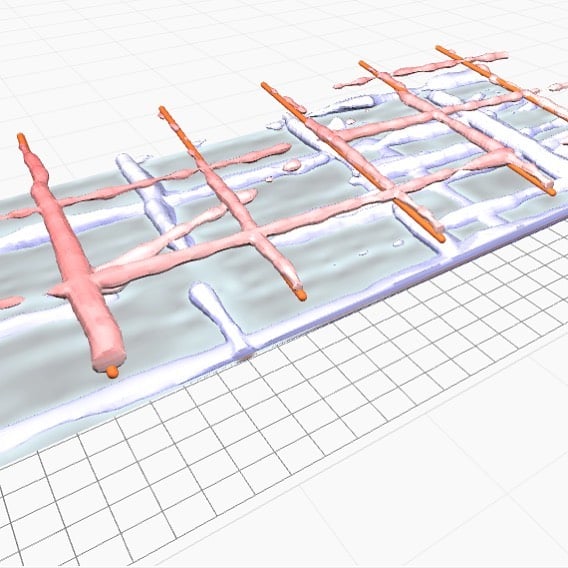

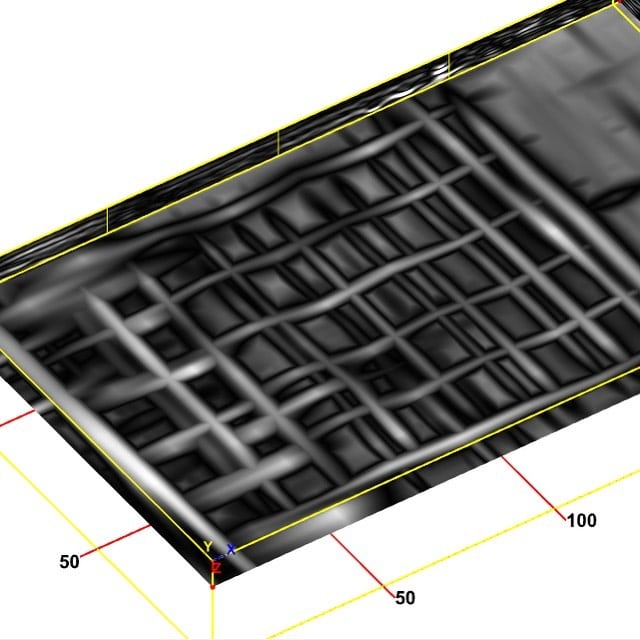

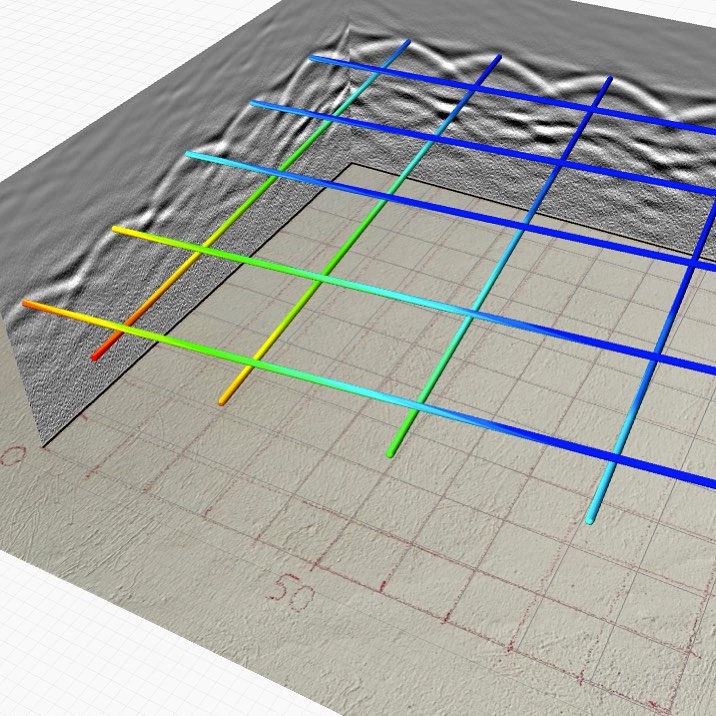

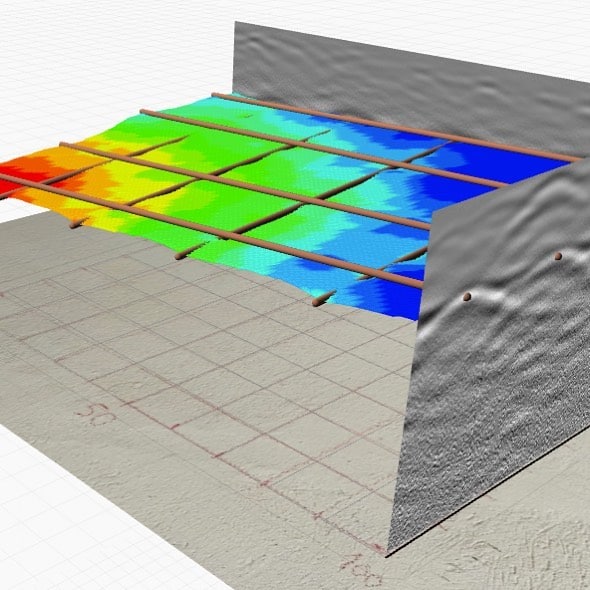

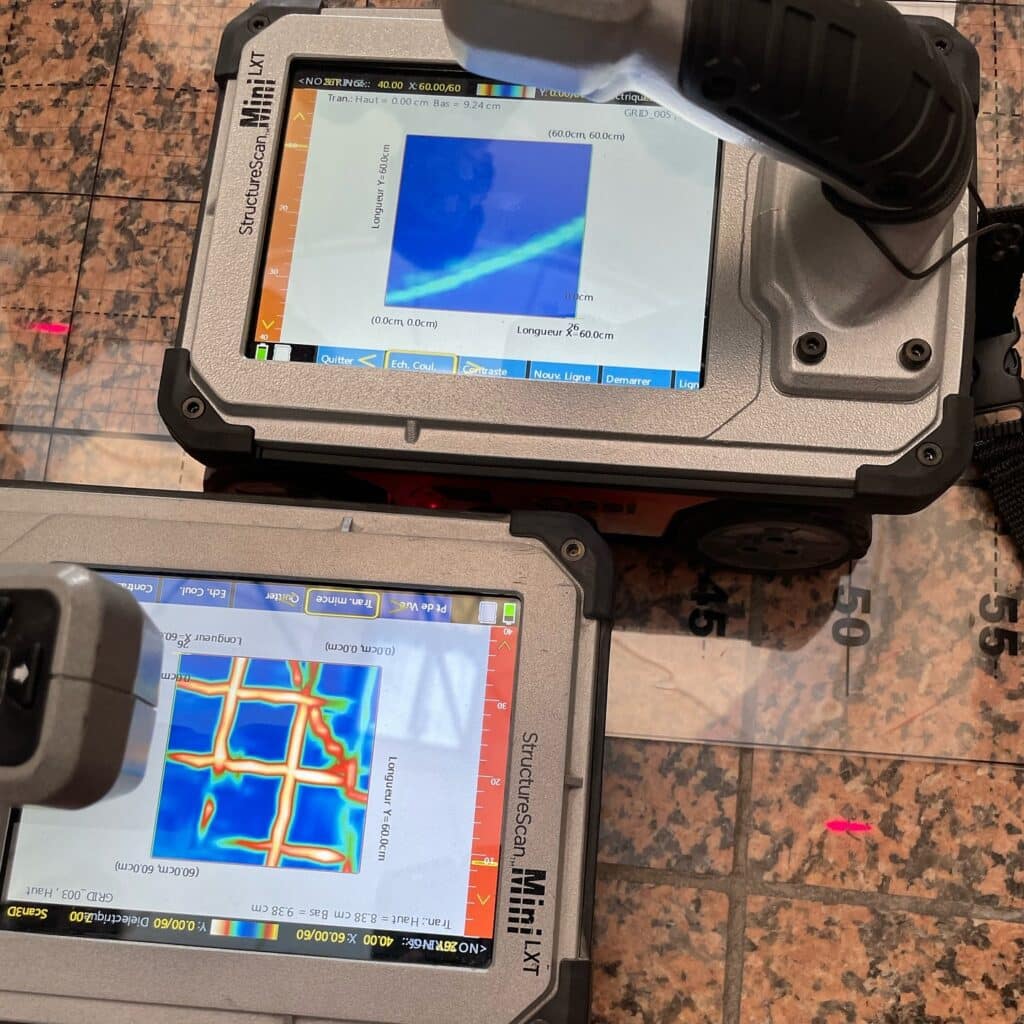

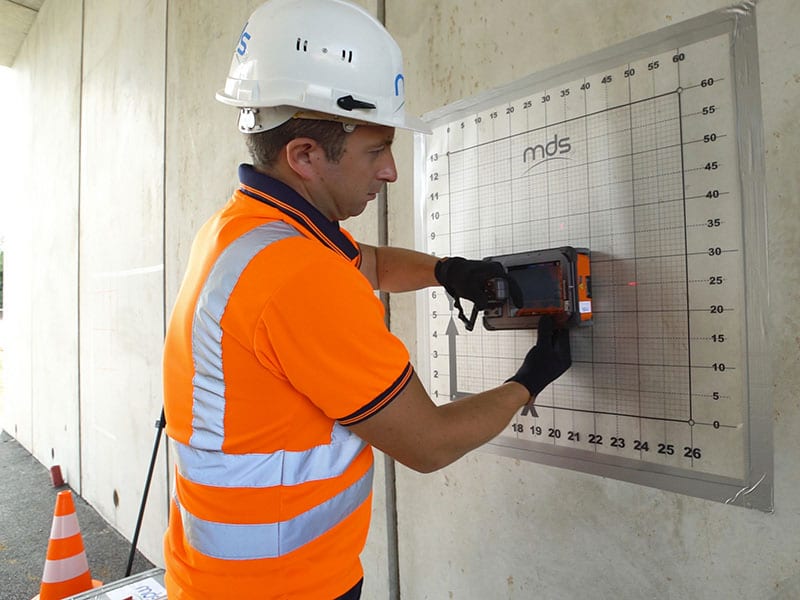

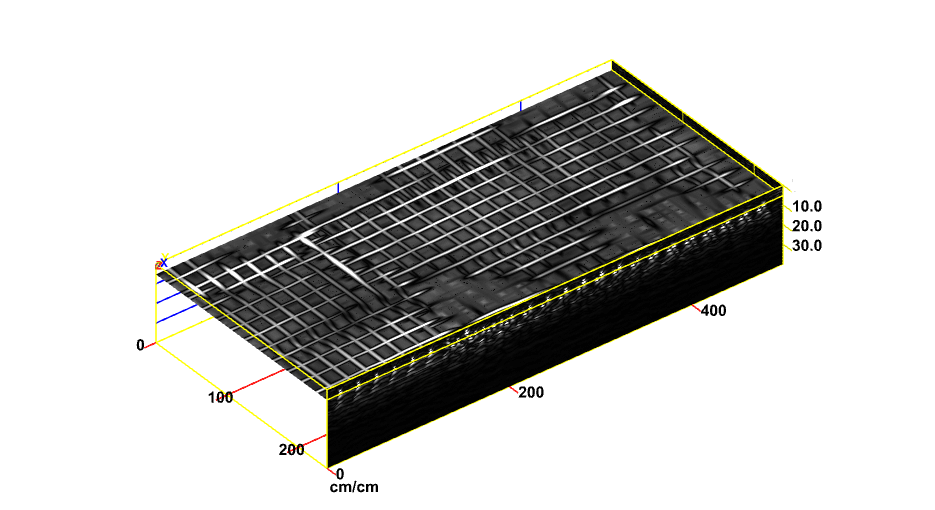

Le mode 3D permet d’obtenir une cartographie complète de structures de type voiles, dalles, poutres, massifs, etc. Le résultat est visible directement sur l’appareil, ou peut être analysé plus en détail sur nos solutions logicielles.

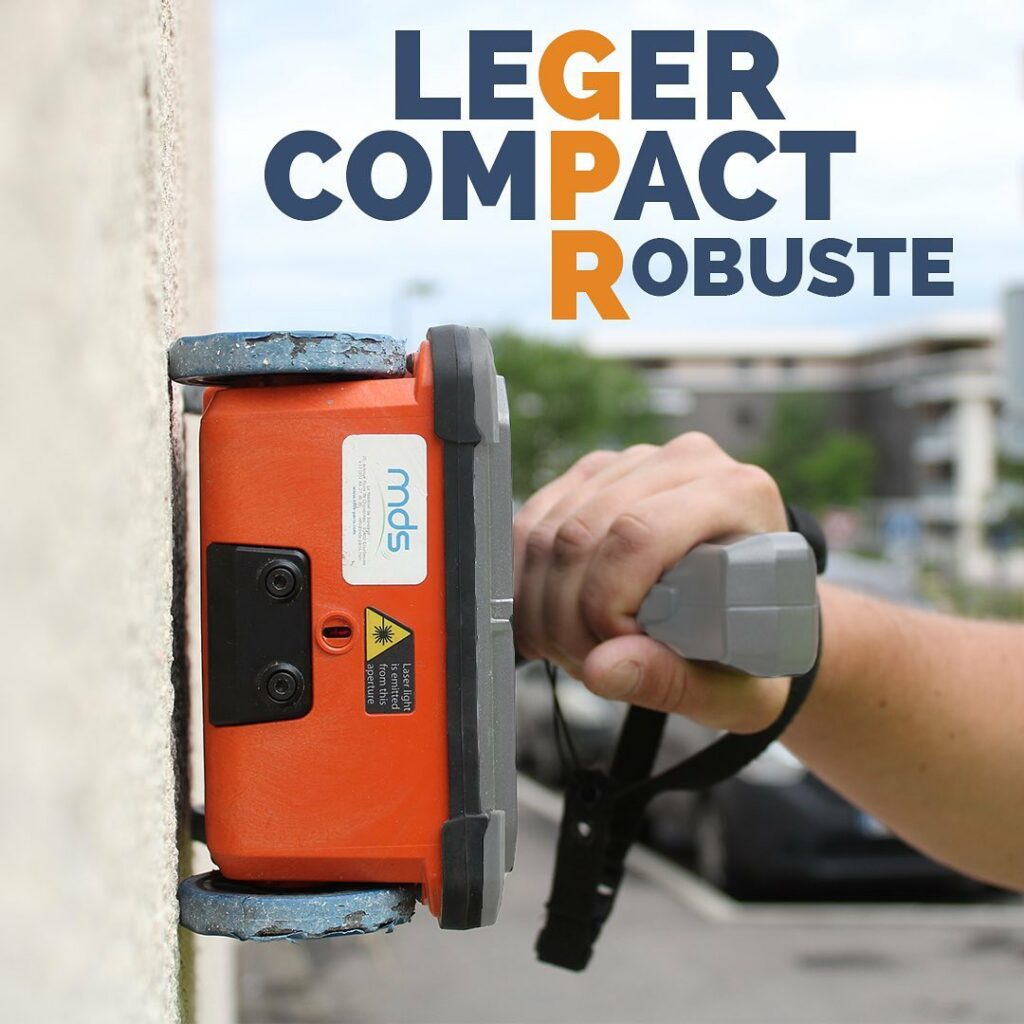

Le système StructureScan pèse seulement 1,8 kg, ce qui le rend très maniable sur les chantiers.
L’antenne placée à l’avant de l’appareil et la poignée amovible réduisent la zone aveugle de détection, permettant des mesures au plus proche d’obstacles.

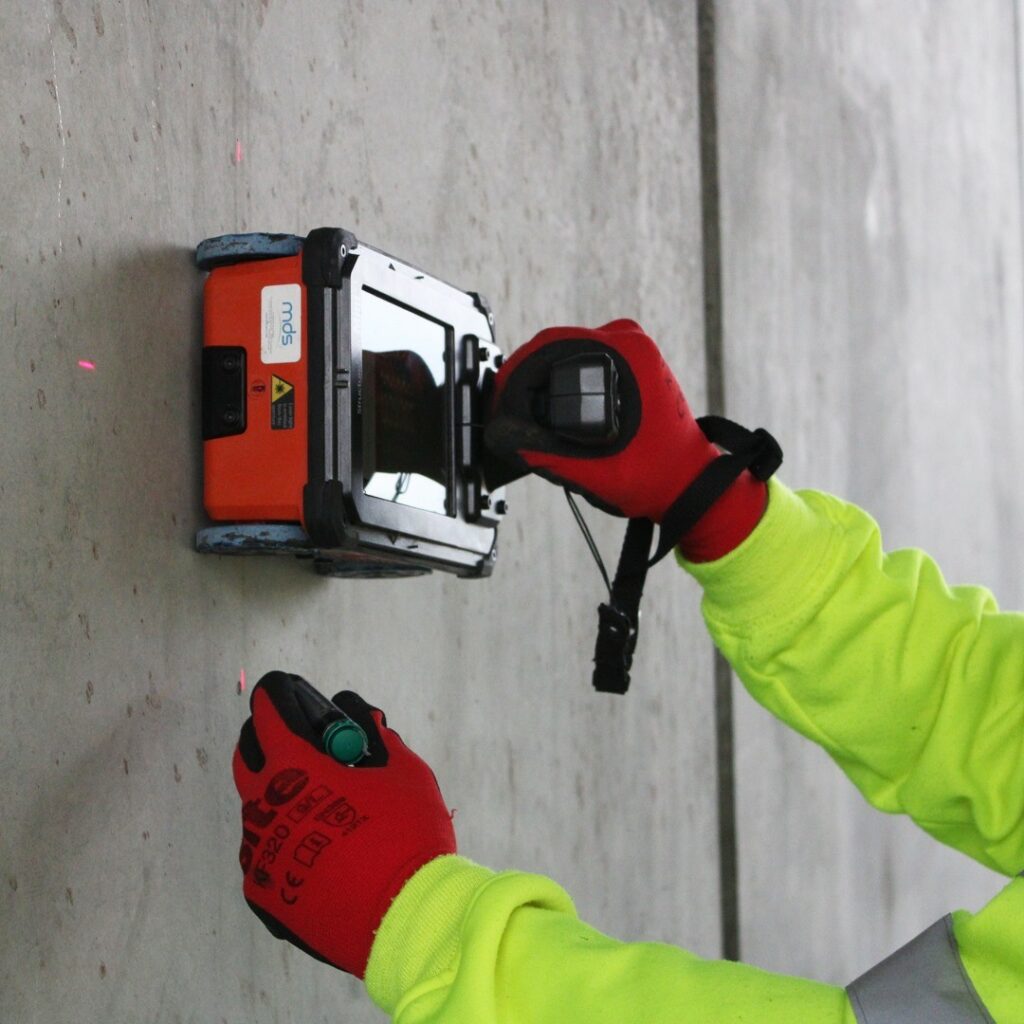

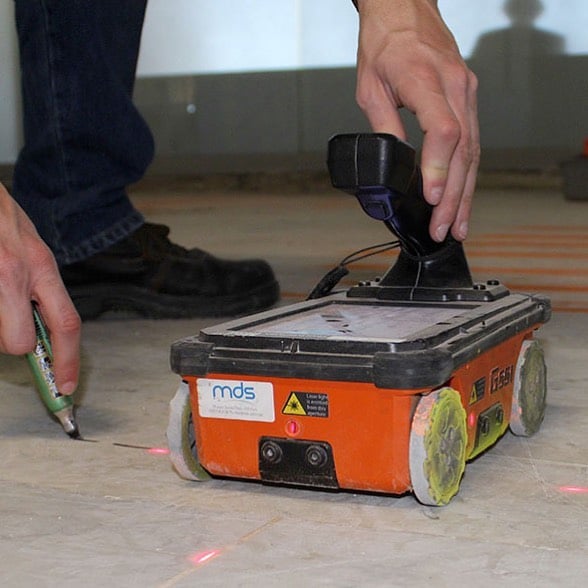

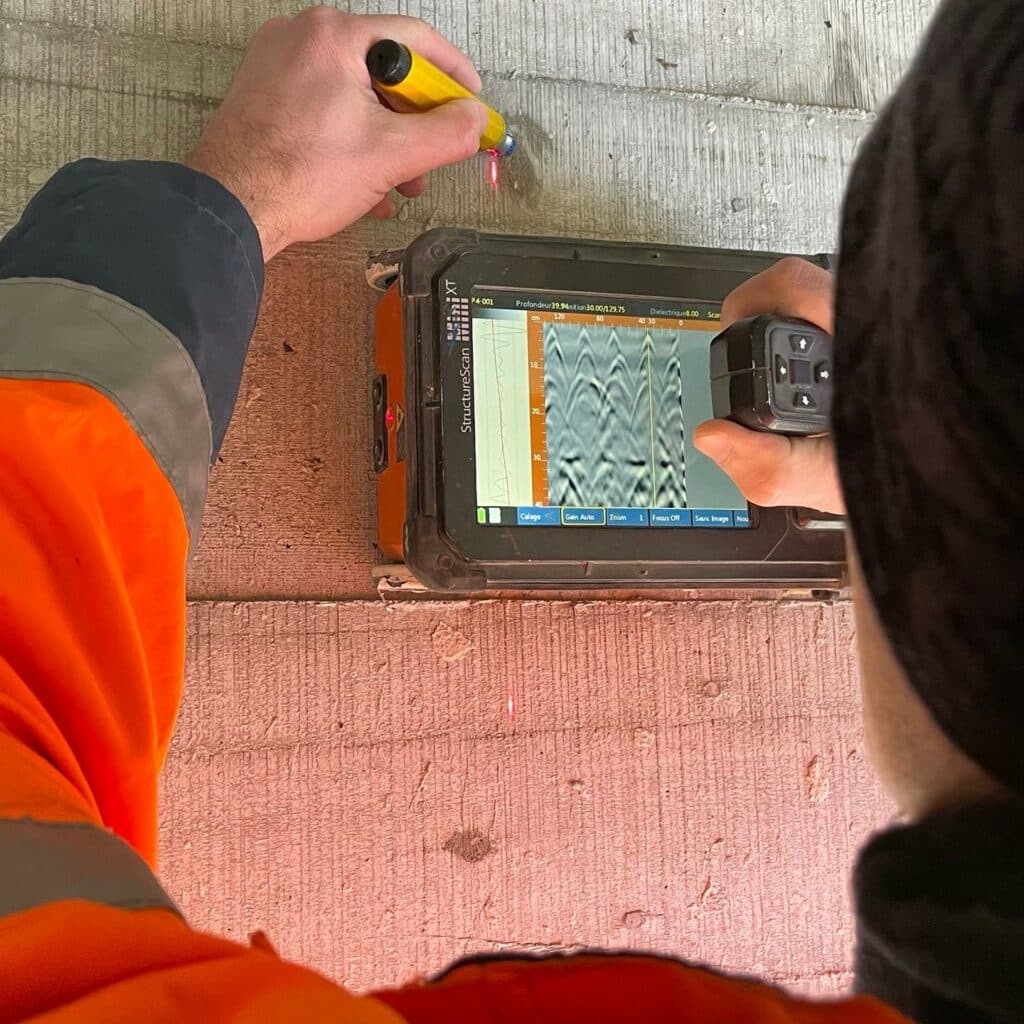

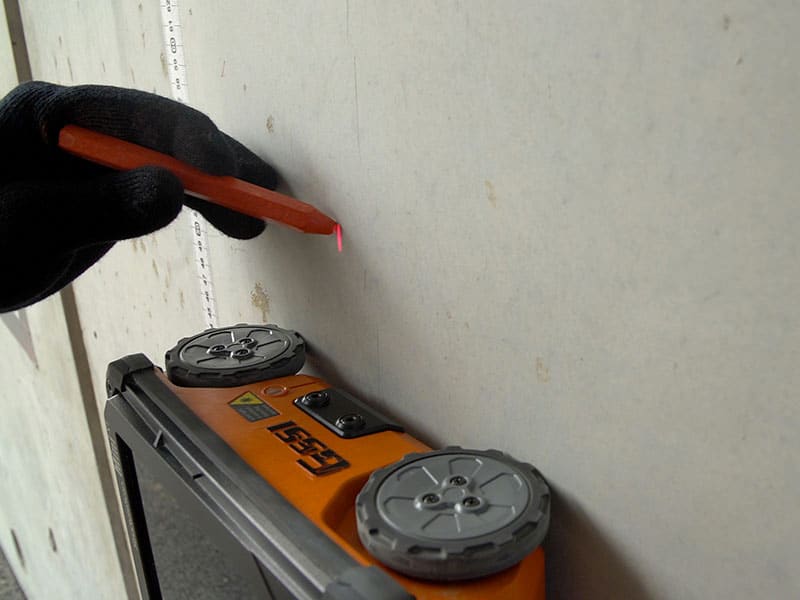

Un système de positionnement laser situé sur le devant de l’unité et latéralement permet un marquage des cibles très précis.
A noter que la méthode radar nécessite une calibration pour obtenir des profondeurs précises (enrobages, épaisseurs).
La calibration de la constante diélectrique est possible sur site ou modifiée à postériori sur nos solutions logicielles (GEOLITIX, RADAN 7)
Formation
en auscultation radar
de structures
Voir notre offre « formation »
Fiches exemples de mesures
Détection par méthode radar de zones de vides dans un mur en blocs à bancher
Auscultation d’un plancher au droit de zone d’affaissements et sécurisation de sondages destructifs
Profil radar de structures très haute fréquence sur une dalle béton alvéoléaire
Détection d’aciers pour la sécurisation de perçage sur site nucléaire par méthode radar (grille 3D)
Analyse et visualisation de données radar béton 3D au niveau d’un plancher
Détection radar à très haute fréquence d’une poutrelle métallique en acier IPN
Reconnaissance radar de structures d’un plancher à voûtains pour dalle de compression
Imagerie radar 3D au niveau d’un plancher en amont d’un projet de réhabilitation
Imagerie radar 3D au niveau du sol et du passage d’une poutre
Reconnaissance de dallages et localisation d’ouvrages enterrés en vue de travaux de renforcement

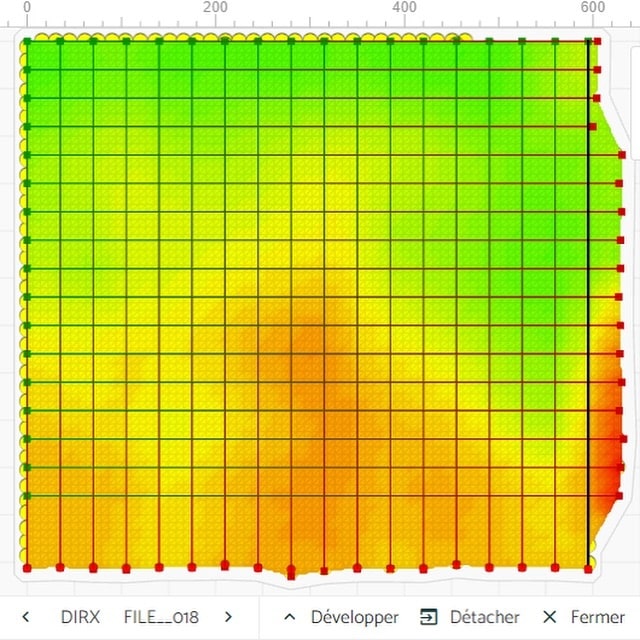

Cartographie des épaisseurs d’enrobés par méthode radar (GPR) à très haute fréquence
Pour d’autres exemples ou pour programmer une démonstration, contactez-nous !
Spécifications techniques du StructureScan XT / LXT
Fréquence centrale: 2,7 GHz
Profondeur de détection: 60 cm
Poids: 1,8 Kg (avec la batterie)
Dimensions: 23.6 x 18.4 x 15.7 cm
Ecran: Couleur haute résolution 1024 x 768 px

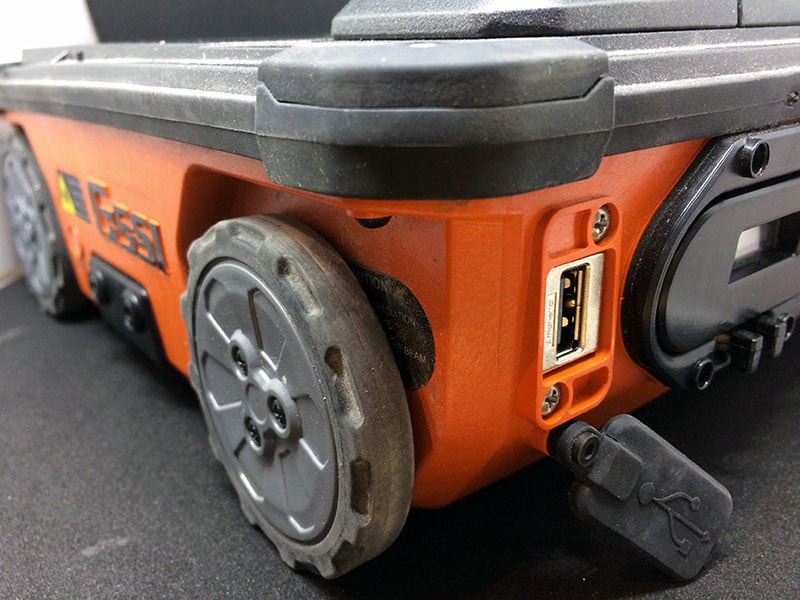

Mémoire Interne 14,5 Go (export USB)
Température d’utilisation -20°C à 40°C
Configuration classique
Le radar de structures StructureScan est livré avec :

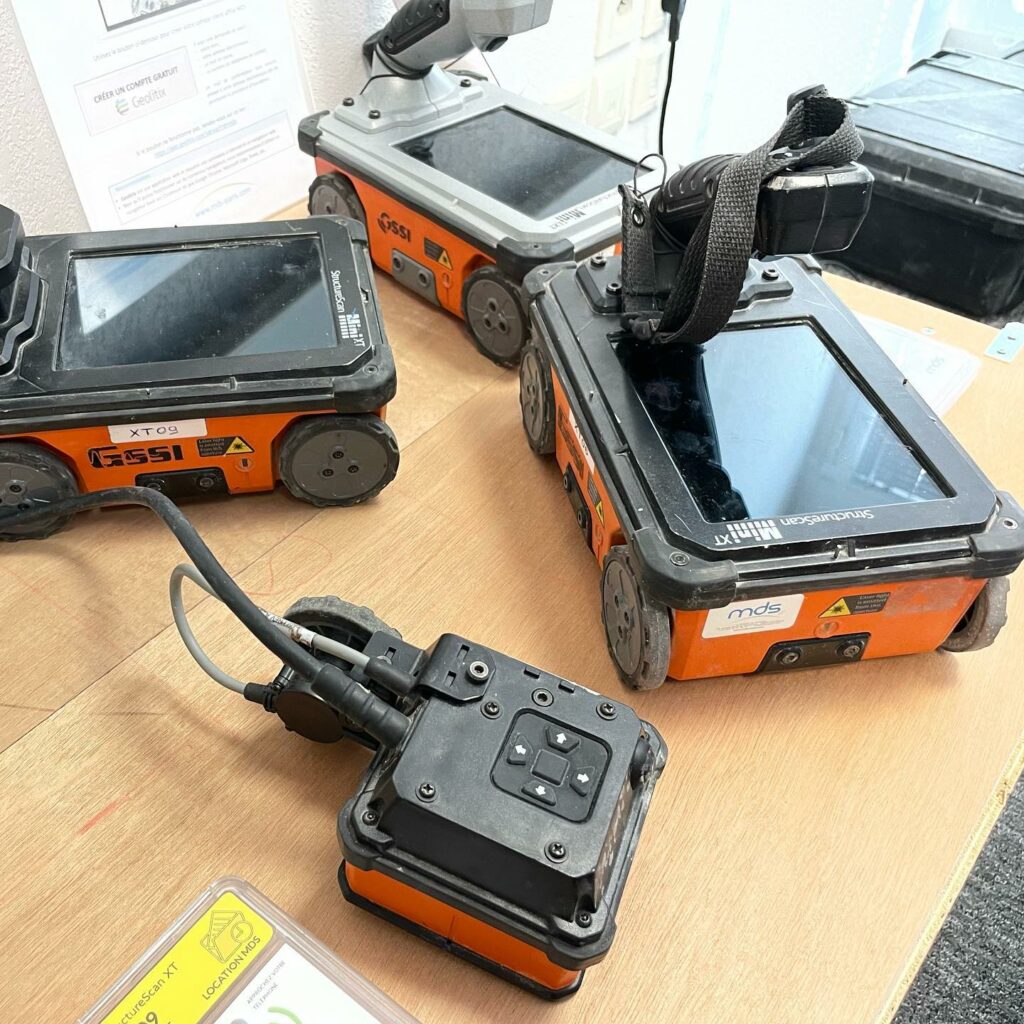

Unité de contrôle radar intégrée StructureScan
Chargeur de batteries double
Deux batteries
Valise de transport robuste
Manuel et guide de démarrage
Garantie et mise à jour
Garantie 2 ans pièces et main d’œuvre :
Possibilités d’extension de garantie : nous contacter.
Au-delà de la date de garantie, toute réparation fera l’objet d’un devis pièces et main d’oeuvre.
Mise à jour du logiciel d’acquisition :

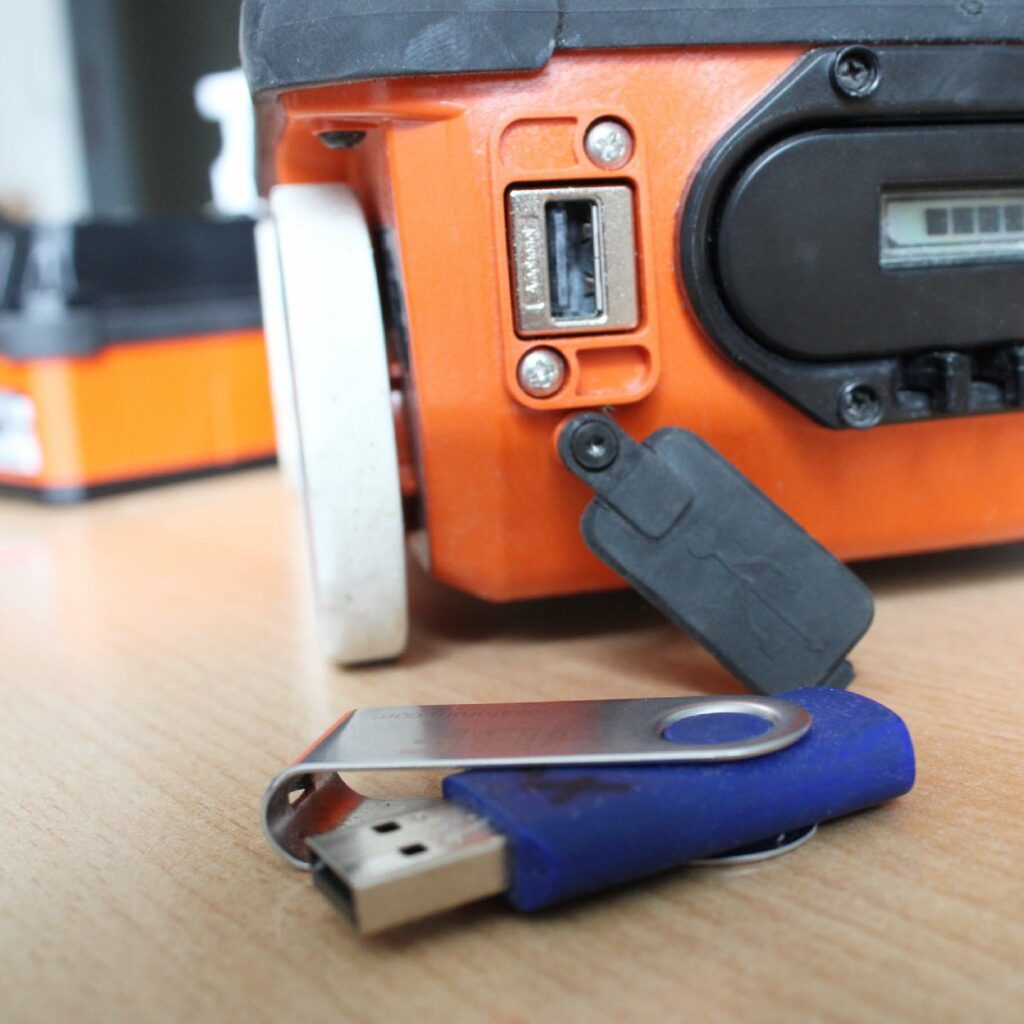

Toutes les mises à jour du logiciel d’acquisition sont gratuites et faciles à installer, via une clé USB.
Etalonnage / Contrôles périodiques :
Enfin, nous recommandons un contrôle complet du géoradar tous les trois ans, avec retour du matériel dans nos locaux.
Accessoires du radar de structures béton
Uniquement avec le modèle « XT »

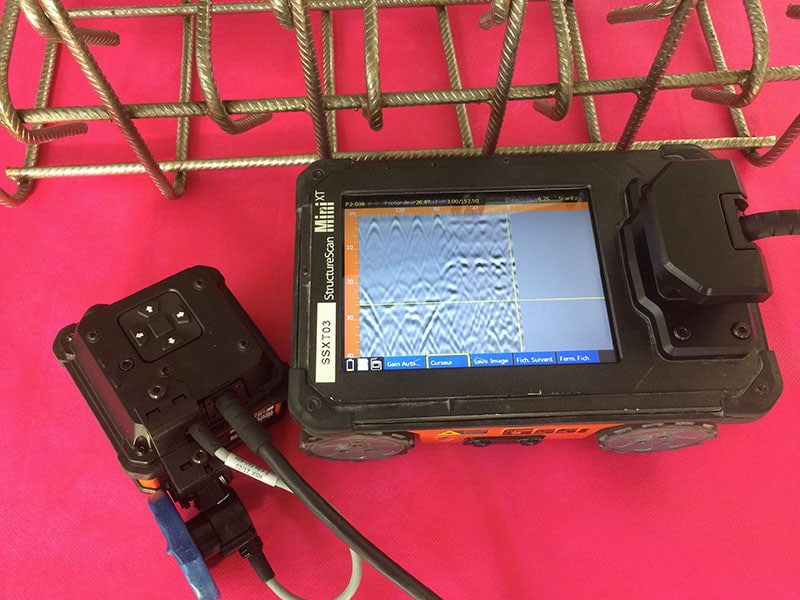

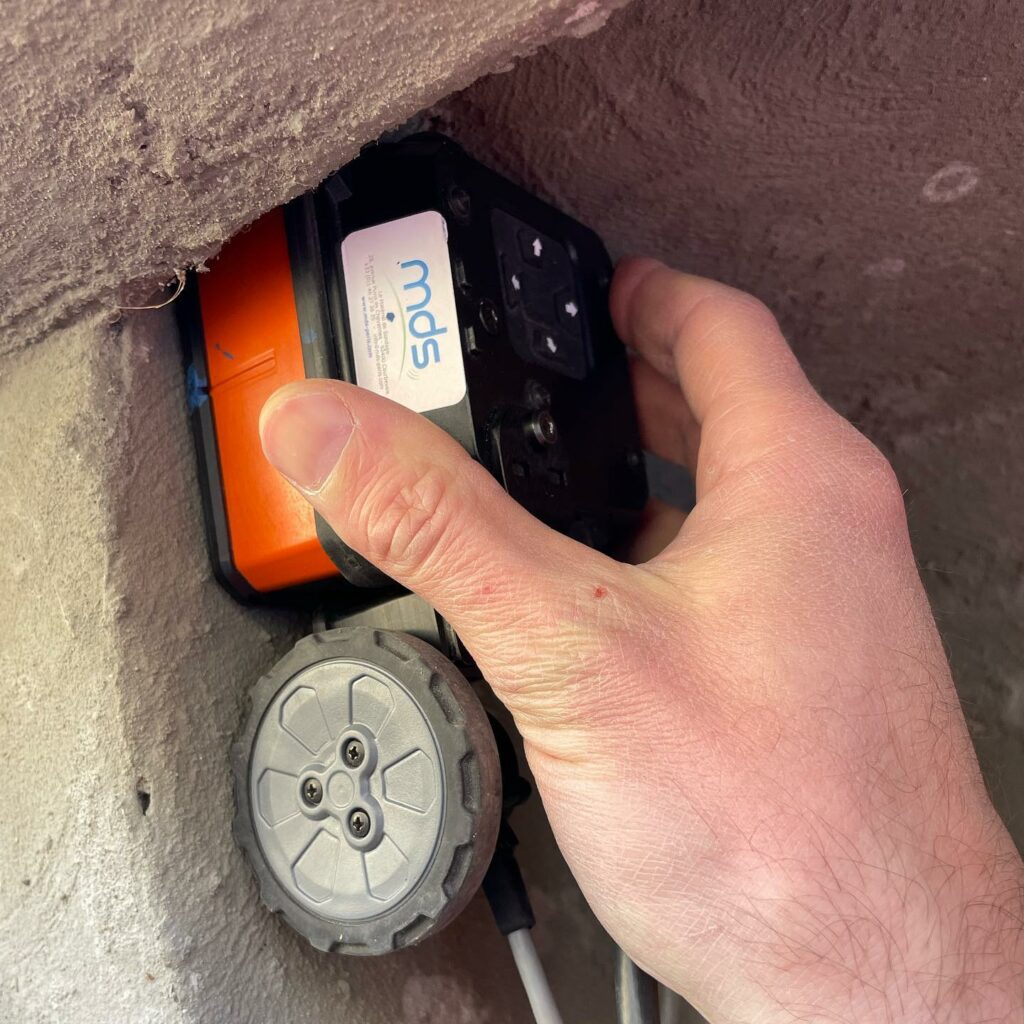

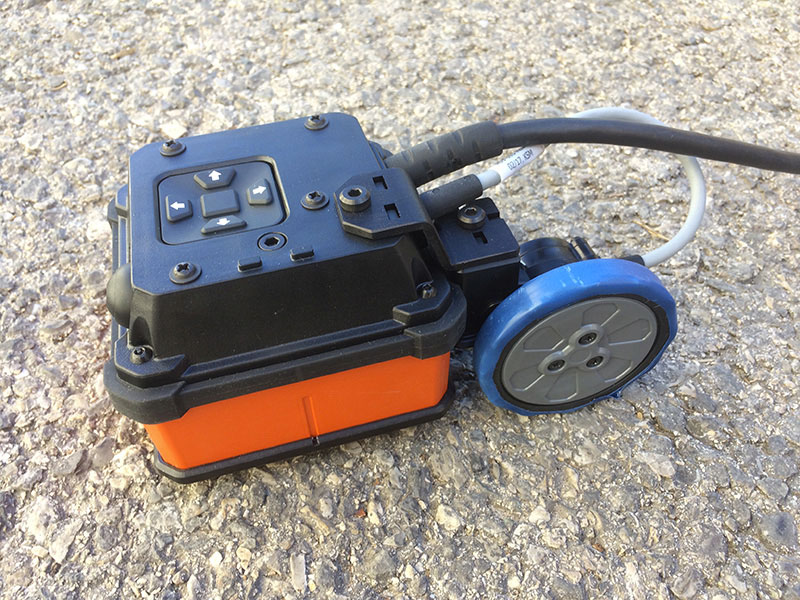

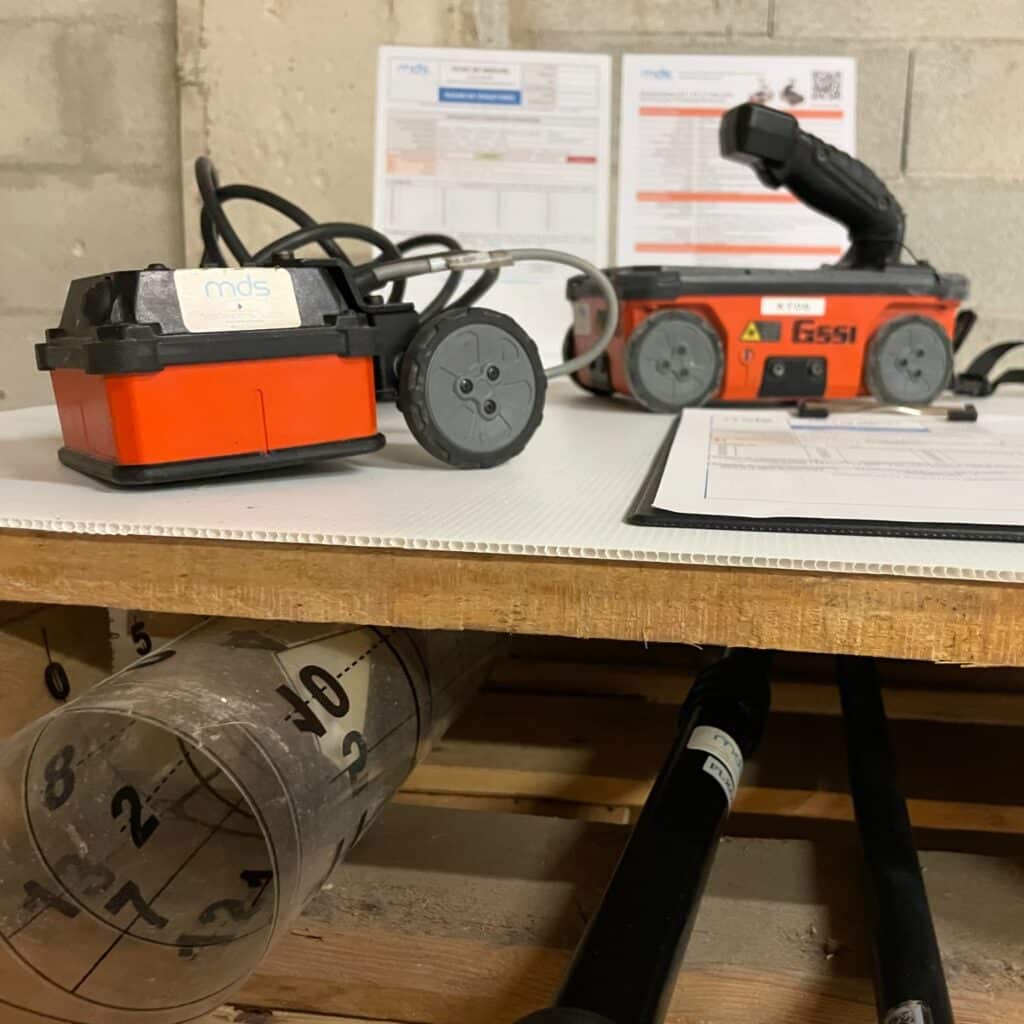

Antenne compacte PALM XT 2,3 MHz

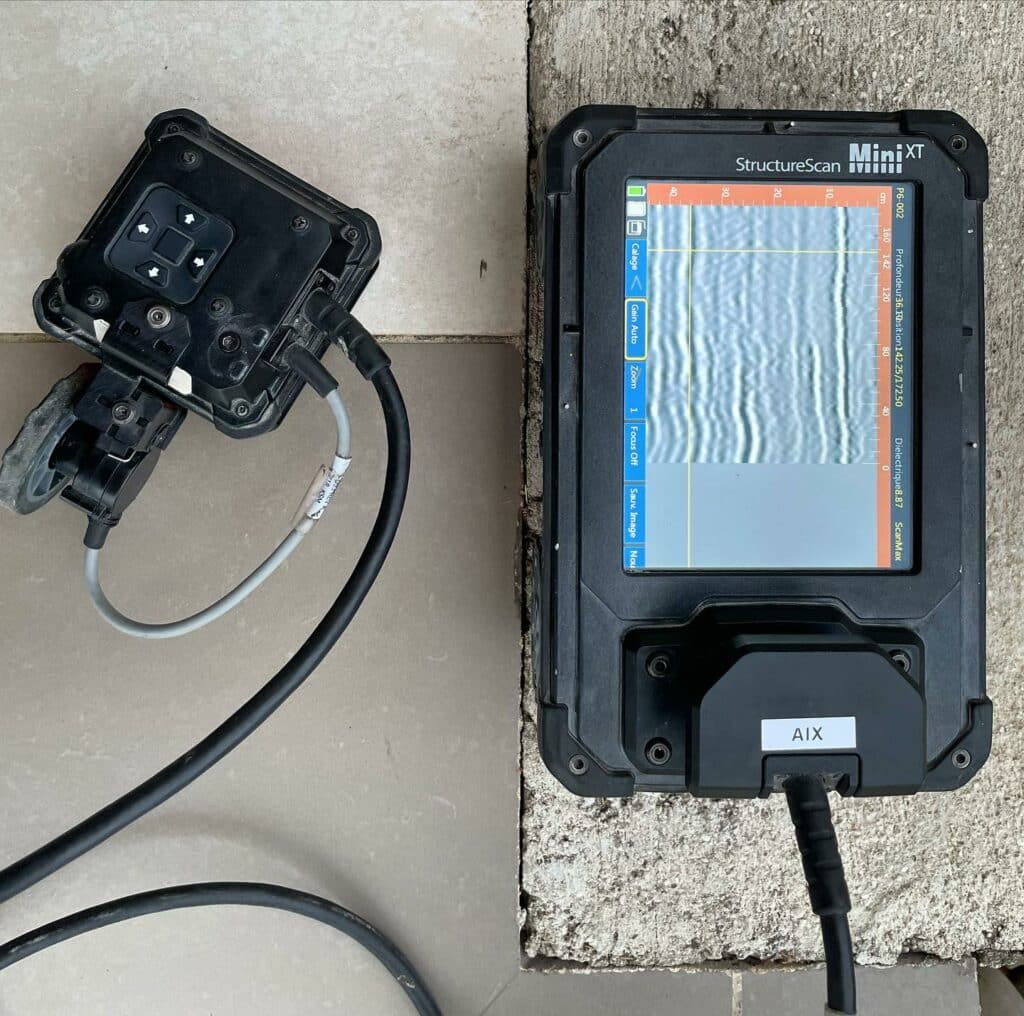

La roue codeuse de cette antenne déportée peut être placée derrière ou sur les côtés, maximisant ainsi les capacités de détection dans des zones d’accès restreint.
En plaçant la roue codeuse à 90° il est possible de mesurer en « CROSS-POLARISATION », facilitant la détection d’épaisseurs, interfaces, et vides / pathologies dans la structure.

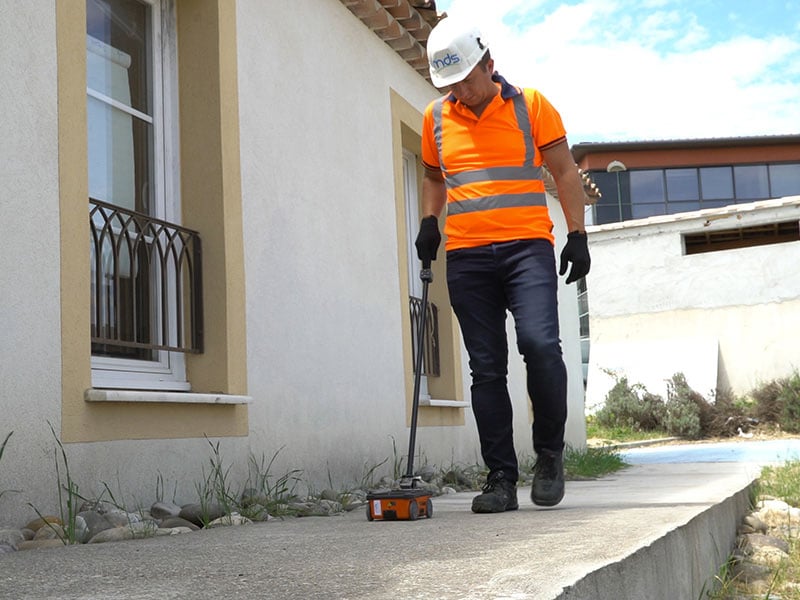

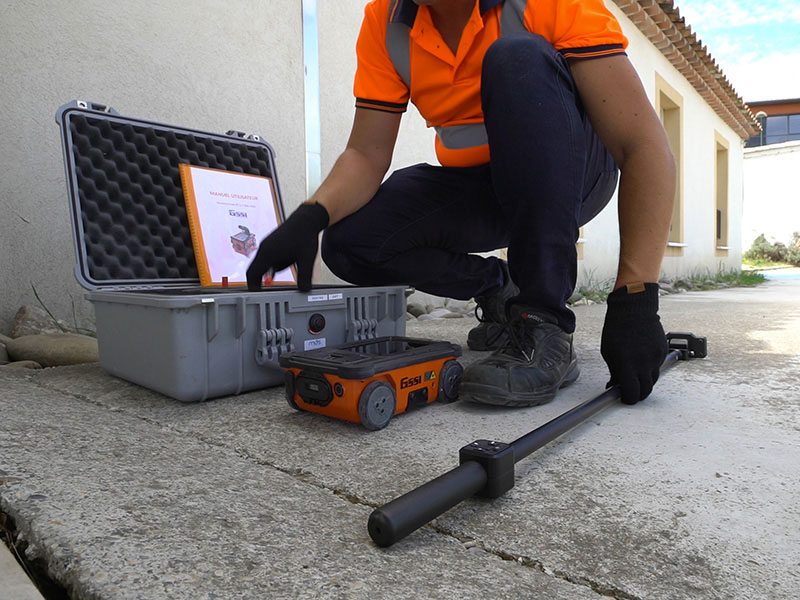

Perche à commandes déportées
Nous contacter.

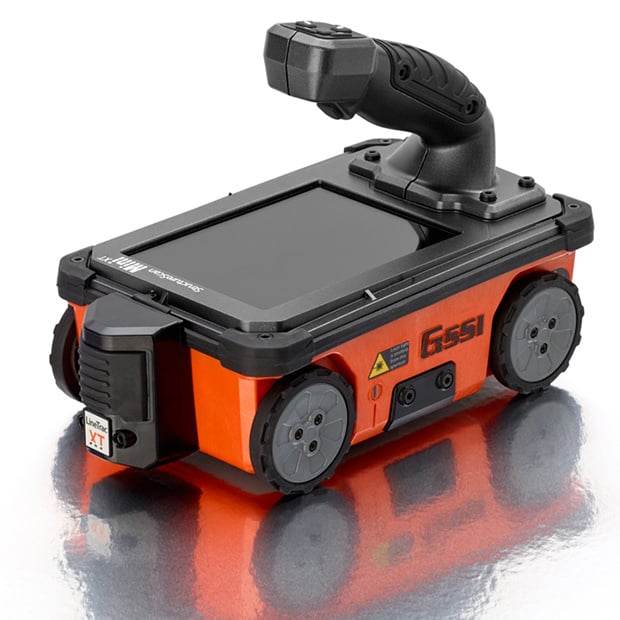

LineTrac (récepteur EM)

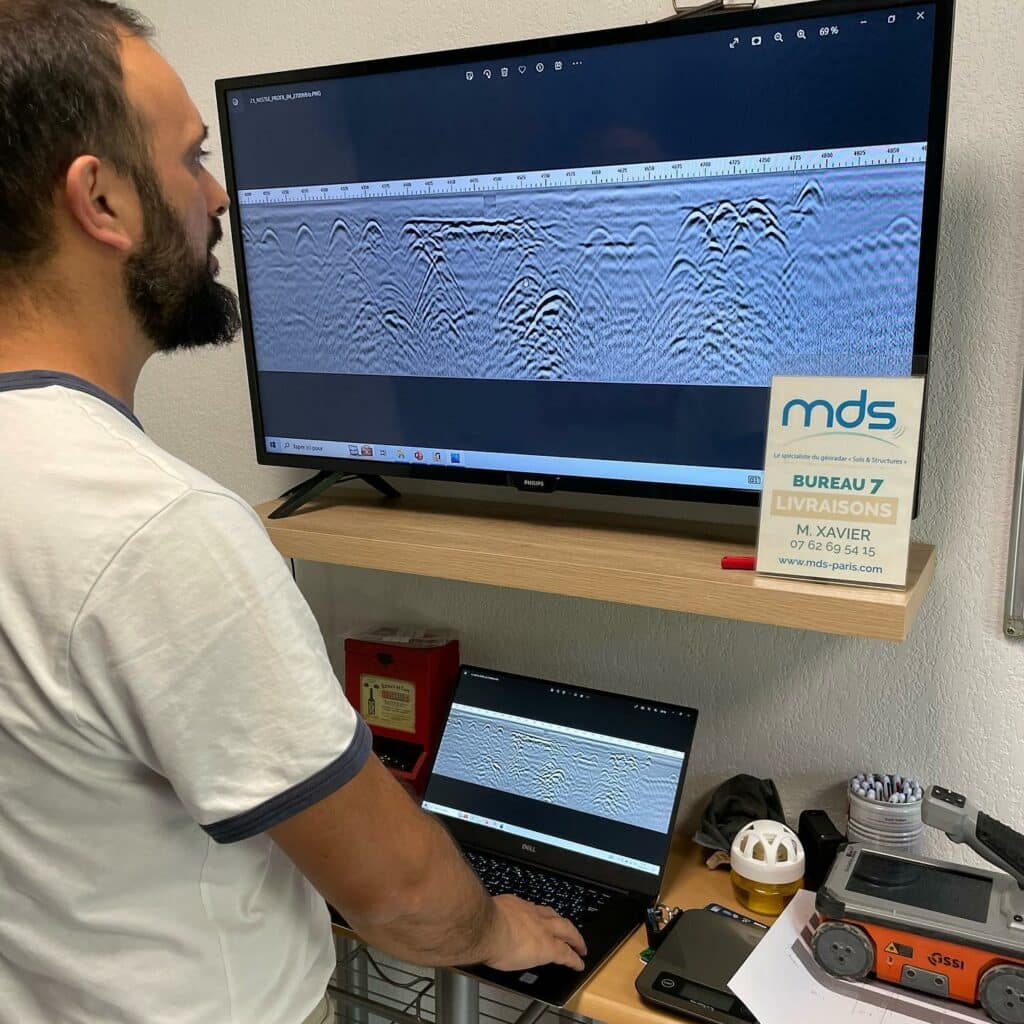

Logiciel de traitement avancé 2D & 3D – GEOLITIX
Développé pour être une solution complète d’analyse de données GPR, Geolitix est facile à utiliser mais possède toutes les fonctionnalités complexes dont vous avez besoin pour les projets avancés.
Autres solutions logicielles (installation sur poste fixe) :
- RADAN 7 mini (pour StructureScan uniquement)
- RADAN 7 Complet (options module structure, module 3D)
Support technique StructureScan :
Nos équipes sont disponibles par téléphone ou email pour toute question technique, pour l’aide à l’interprétation ou pour des conseils méthodologiques.
Des données enregistrées peuvent nous être communiquées afin d’obtenir très rapidement l’avis d’un expert.
